Thermokon LDF+
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Измеряемые значения | яркость |
| Выходное напряжение | 1х/2х 0..10 V или 0..5 V (настраивается через перемычку, конфигурация с нулевым напряжением через Thermokon USEapp).min. нагрузка 10 кOhm |
| Выходной ток | 1х/2х 4..20 mA. max. нагрузка 500Ohm |
| Переключающий контакт | реле: свободно открытый контакт, беспотенциальный для 24 V ~ или 24 V = / 2х 3 А. опционально |
| Сетевая технология | RS485 BACnet (MS/TP). LON FT (free topology), RS485 Modbus |
| Напряжение питания | 15..35 V = или 19..29 V ~ SELV A: 15..35 V = SELV |
| Потребляемая мощность | в среднем 0,6 W (24 V =) 11,5 VA (24 V ~), |
| A: max. 20 mA (24 V =), AA: max. 40 mA (24 V =) | |
| Диапазон измерения света | 0..200 Lux 10..1000 Lux 10..2 kLux 10..10 kLux I 0..20 kLux I 0..50 kLux, выставляется на устройстве |
| Точнось измерения света | ±5% от диапазона измерения, калибровка с помощью Thermokon USEapp |
| Измерительный элемент | Датчик окружающего света с точной оптической фильтрацией, соответствующей человеческому глазу |
| Призма | прозрачное акриловое стекло |

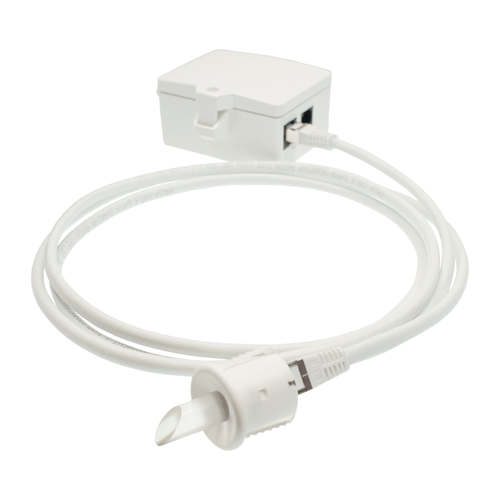

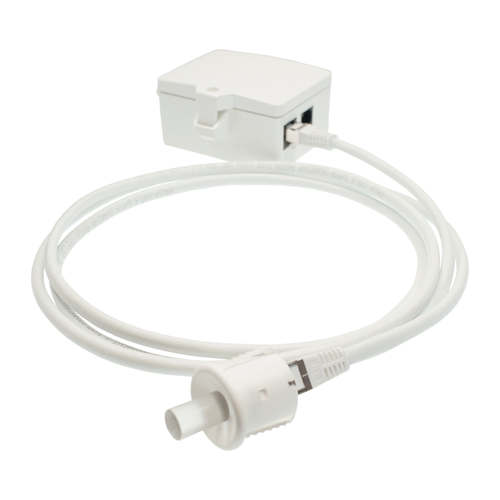

| прямая (в основном освещение под линзой), скощенная (большая часть бокового освещения) | |
| Корпус | USE-M-корпус, PC, чисто-белый |
| Степень защиты | IP30 в соответствии DIN EN 60529 |
| Кабельный ввод | Flextherm М16 для кабеля с D=3..7 mm, |
| Реле/BUS: М25 с четырехжильным кабелем для провода с макс. 0=7 мм съемный | |
| Подключение питания | съемная клемма, max. 2,5 mm2. Терминал BUS: клемма винтовая, max. 1,5 mm2, Кабель Ethernet длина=1,5 m (стандарт), max. 10 m, штекером RJ45 |
| Окружающие условия | -25..+65 °C, max. 85% гН без конденсации |
| Объем поставки | вместе с монтажным основанием для USE-M-корпус чисто-белый |

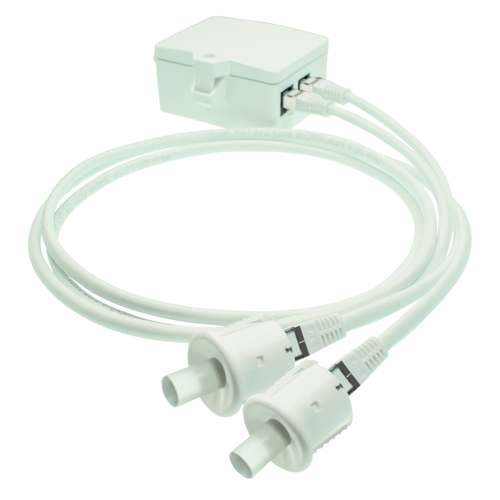

Потолочный датчик предназначен для измерения освещения в жилых и офисных помещениях. В зависимости от варианта исполнения призмы датчика, можно измерят значения внутреннего или внешнего освещения. Предназначен для установки в подвесной потолок. Датчик имеет встроенный фильтр (зеленый), соответствующий чувствительности человеческого глаза. Кабель подключения между самим датчиком и преобразующей электроники имеет разъем RJ45, который упрощает монтаж устройства в труднодоступных местах. При использовании 2-х чувствительных элементов одновременно, можно создавать индивидуальные настройки средних, минимальных и максимальных значений датчика, которые осуществляются через Thermokon USEapp. В сочетании с опцией релейного выхода, может быть реализовано двухточечное или двухступенчатое регулирование.
