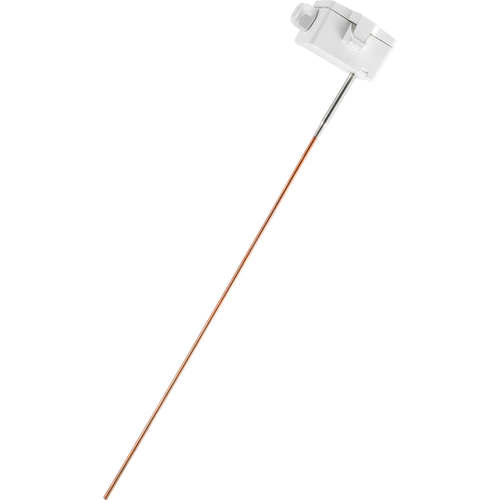

Thermokon MWF400+
Полное описание

Канальный датчик средней температуры предназначен для измерения температуры в газовых средах систем кондиционирования, отопления и охлаждения. В сочетании с опцией релейного выхода, может быть реализовано двухточечное или двухступенчатое регулирование. Дополнительная возможность изменения цвета подсветки ЖК-дисплея, в зависимости от измеряемых значений, позволяют использовать широкий спектр приложений. В зависимости от модели датчика, можно производить индивидуальную настройку устройства с помощью Thermokon USEapp. Открытие/закрытие корпуса и подключения кабеля, не требующих дополнительных инструментов, обеспечивают легкий и быстрый монтаж устройств семейства USE.

Thermokon MWF400+

Бренд
Thermokon
Название Артикул Диапазон измерения Тип датчика Дисплей Исполнение Протокол Купить
MWF400+ PT100 654166 -30..+80 °C PT100 Нет пассивный Добавить
в корзину
MWF400+ PT1000 660518 -30..+80 °C PT1000 Нет пассивный Добавить
в корзину
MWF400+ Ni1000 641395 -30..+80 °C Ni1000 Нет пассивный Добавить
в корзину
MWF400+ Ni1000TK5000 641425 -30..+80 °C Ni1000TK5000 Нет пассивный Добавить
в корзину
MWF400+ Ni891 699358 -30..+80 °C Ni891 Нет пассивный Добавить
в корзину
MWF400+ NTC10k 641449 -30..+80 °C NTC10k Нет пассивный Добавить
в корзину
MWF400+ NTC20k 670319 -30..+80 °C NTC20k Нет пассивный Добавить
в корзину
MWF400+ NTC1,8k 670333 -30..+80 °C NTC1,8k Нет пассивный Добавить
в корзину
MWF400+ TRV MultiRange 642088 -30..+80 °C TRV Нет 0..10 V активный Добавить
в корзину
MWF400+ TRA MultiRange 642095 -30..+80 °C TRA Нет 4..20 mA активный Добавить
в корзину
MWF400+ TRV MultiRange реле 662871 -30..+80 °C TRV Нет 0..10 V + pеле активный Добавить
в корзину
MWF400+ LCD TRV MultiRange 662925 -30..+80 °C TRV Есть 0..10 V активный Добавить
в корзину
MWF400+ LCD TRA MultiRange 662956 -30..+80 °C TRA Есть 4..20 mA активный Добавить
в корзину
MWF400+ LCD TRV MultiRange реле 662963 -30..+80 °C TRV Есть 0..10 V + pеле активный Добавить
в корзину
MWF400+ RS485 Modbus 662970 -30..+80 °C Нет RS485 Modbus активный Добавить
в корзину
MWF400+ LCD RS485 Modbus 662987 -30..+80 °C Есть RS485 Modbus активный Добавить
в корзину
MWF400+ RS485 BACnet 699365 -30..+80 °C Нет RS485 BACnet активный Добавить
в корзину
MWF400+ LCD RS485 BACnet 699372 -30..+80 °C Есть RS485 BACnet активный Добавить
в корзину
Добавить в корзину
Измеряемые значения температура
Выходное напряжение TRV: 1х 0..10 V или 0..5 V, min. нагрузка 5 кOhm
Выходной ток TRA: 1х 4..20 mA, max. нагрузка 500 О
Выходной пассив РТ100 I РТ1000 I Nil000 1 Ni1000TK5000 I Ni891 NTC10k | NTC20k 1 NTC1,8k
Напряжение питания 15..24 V = (±10%) или 24 V ~ (±10%) SELV TRA: 15..24 V = (±10%) SELV
Потребляемая мощность TRV: в среднем 0,4 W (24 V =) 10,8 VA (24 V ~) TRA: max.D,5 W (24 V=)
Диап. измер. температуры пассивный: -30..+80 °C, в зависимости от измерительного элемента
Диап. выхода для темп. TRV | TRA: Масштабирование аналогового выхода: -20..+80 °С (стандартная настройка) выбирается из 8 диапазонов измерений -50..+50 I -20..+80 I -15..+35 | -10..+120 10..+50 1 0..+100 10..+16010..+250 °C, выставляется на плате устройства
Рабочий темп, диапазон допустимая рабочая температура: датчик стержня -30..+80 °C Корпус:-35..+70 °C
Точ. измер. температуры ±0,5 К (в среднем при 21 °C в стандартном диапазоне) пассивный: в зависимости от измерительного элемента
Корпус USE-S-корпус, PC, чисто-белый
Степень защиты IP65 в соответствии DIN EN 60529
Кабельный ввод Flextherm М16 для кабеля с D=3.7 mm, съемный
Подключение питания съемная клемма, max. 2,5 mm2
Стержень датчика медь, D=4 mm, длина шупа 400 mm
шейка датчика: нержавеющая сталь V4A, D=6 mm
Окружающие условия max. 85% гН без постоянной конденсации
Объем поставки вместе с монтажными клипсами для USE-S-корпуса белого цвета
