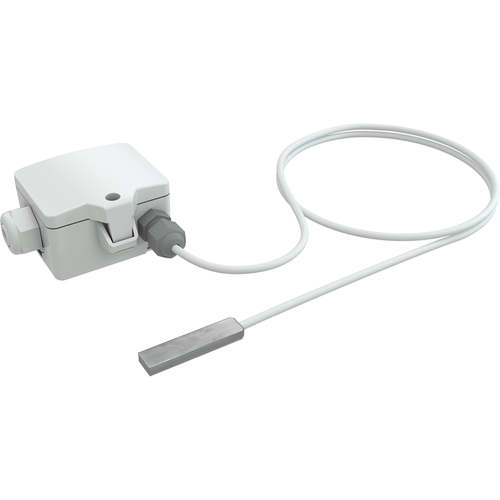

Thermokon OF14+ aktiv
Тип датчика
-
TRA3
-
TRV3
-
-
Протокол
-
0..10 V
-
4..20 mA
-
-
Исполнение
-
активный
-
-
| Бренд | Thermokon |
Технические данные
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Измеряемые значения | температура |
| Выходное напряжение | TRV: 1х 0..10 V, min. нагрузка 5 кOhm |
| Выходной ток | TRA: 1х 4..20 mA, max. нагрузка 500 О |
| Напряжение питания | TRV: 15..24 V = (±10%) ил и 24 V ~ (±10%) SELV TRA: 15..24 V = (±10%) SELV |
| Потребляемая мощность | TRV: в среднем 0,4 W (24 V =) 10,8 VA (24 V ~) TRA: в среднем 0,5 W (24 V =) |
| Диап. выхода для темп. | Масштабирование аналогового выхода: 0..+50 °С (стандартная настройка) выбирается из 8 диапазонов измерений -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C, выставляется на плате устройства |
| Рабочий темп, диапазон | допустимая рабочая температура: Гильза 0..+50 °C Корпус: -35..+70 °C |
| Точ. измер. температуры | ±0,5 К (в среднем при 21 °C) |
| Корпус | USE-S-корпус, PC, чисто-белый |
| Степень защиты | IP65 в соответствии DIN EN 60529 |
| Кабельный ввод | Flextherm М16 для кабеля с D=3.7 mm, съемный |
| Подключение питания | съемная клемма, max. 2,5 mm2 |
| соединительный кабель PVC, 2х 0=0,25 mm2, серый | |
| 1 m (стандарт), 2m,4m,6m, другие длины по запросу | |
| Гильза | алюминиевый размеры: 35x10x6 mm |
| Окружающие условия | max. 85% гН без постоянной конденсации |
| Монтаж | поверхностный монтаж благодаря самоклеющейся поверхности датчика |
| Объем поставки | вместе с монтажными клипсами для USE-S-корпус чисто-белый |
| Примечания | другие длины кабеля датчика по запросу |
Подробное описание
Накладной датчик температуры предназначен для измерения температуры на трубах и выгнутых поверхностях в корпусе USE-S. Разработан для систем управления и мониторинга.
