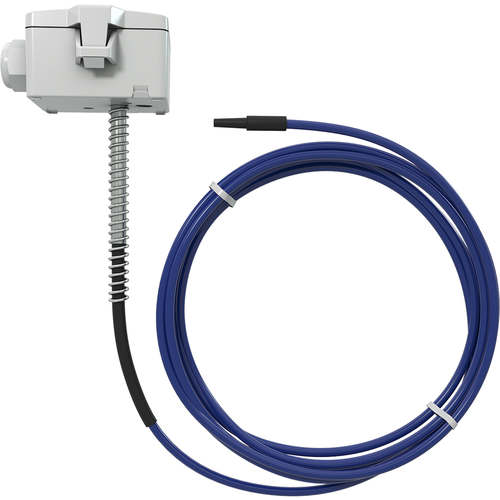

Thermokon MWF+
Полное описание
Канальный датчик средней температуры предназначен для измерения температуры в газовых средах систем кондиционирования, отопления и охлаждения. MWF специально спроектирован для определения средней температуры в канале, где измерения происходят по все длине кабеля (у NTC версии в определенных точках). Пружина у основания корпуса служит для защиты кабеля от возможных вибраций в канале. Так же в поставку входят монтажные скобы, для крепежа измерительного кабеля внутри канала. В сочетании с опцией релейного выхода, может быть реализовано двухточечное или двухступенчатое регулирование. Дополнительная возможность изменения цвета подсветки ЖК-дисплея, в зависимости от измеряемых значений, позволяют использовать широкий спектр приложений. В зависимости от модели датчика, можно производить индивидуальную настройку устройства с помощью Thermokon USEapp. Открытие/закрытие корпуса и подключения кабеля, не требующих дополнительных инструментов, обеспечивают легкий и быстрый монтаж устройств семейства USE.

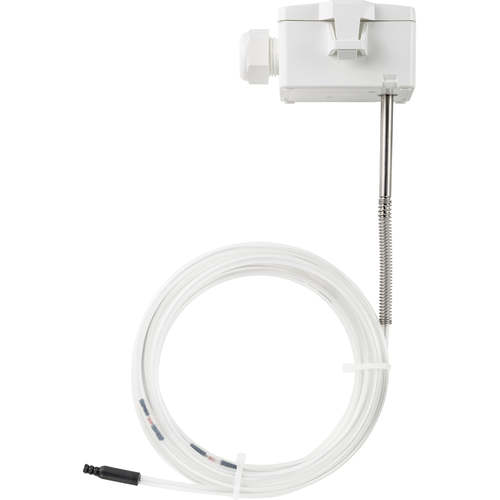

Thermokon MWF+

Название Артикул Диапазон измерения Тип датчика Дисплей Исполнение Протокол Купить
MWF+ PT1000 L3000 620413 -50..+80 °C PT1000 Нет пассивный Добавить
в корзину
MWF+ PT1000 L6000 620420 -50..+80 °C PT1000 Нет пассивный Добавить
в корзину
MWF+ Ni1000 L3000 620437 -50..+80 °C Ni1000 Нет пассивный Добавить
в корзину
MWF+ Ni1000 L6000 620444 -50..+80 °C Ni1000 Нет пассивный Добавить
в корзину
MWF+ Ni1000TK5000 L3000 675888 -50..+80 °C Ni1000TK5000 Нет пассивный Добавить
в корзину
MWF+ Ni1000TK5000 L6000 674324 -50..+80 °C Ni1000TK5000 Нет пассивный Добавить
в корзину
MWF+ Ni891 L3000 699297 -50..+80 °C Ni891 Нет пассивный Добавить
в корзину
MWF+ Ni891 L6000 699303 -50..+80 °C Ni891 Нет пассивный Добавить
в корзину
MWF+ NTC10k L3000 670128 0..+50 °C NTC10k Нет пассивный Добавить
в корзину
MWF+ NTC10k L6000 670135 0..+50 °C NTC10k Нет пассивный Добавить
в корзину
MWF+ NTC10k Precon L3000 670142 0..+50 °C NTC10k Precon Нет пассивный Добавить
в корзину
MWF+ NTC10k Precon L6000 670159 0..+50 °C NTC10k Precon Нет пассивный Добавить
в корзину
MWF+ NTC20k L3000 670166 0..+50 °C NTC20k Нет пассивный Добавить
в корзину
MWF+ NTC20k L6000 670173 0..+50 °C NTC20k Нет пассивный Добавить
в корзину
MWF+ TRV MultiRange L3000 620475 -50..+80 °C TRV Нет 0..10 V активный Добавить
в корзину
MWF+ TRV MultiRange L6000 620482 -50..+80 °C TRV Нет 0..10 V активный Добавить
в корзину
MWF+ TRA MultiRange L3000 620499 -50..+80 °C TRA Нет 4..20 mA активный Добавить
в корзину
MWF+ TRA MultiRange L6000 620505 -50..+80 °C TRA Нет 4..20 mA активный Добавить
в корзину
MWF+ TRV MultiRange реле L3000 662758 -50..+80 °C TRV Нет 0..10 V + pеле активный Добавить
в корзину
MWF+ TRV MultiRange реле L6000 662765 -50..+80 °C TRV Нет 0..10 V + pеле активный Добавить
в корзину
MWF+ LCD TRV MultiRange L3000 662772 -50..+80 °C TRV Есть 0..10 V активный Добавить
в корзину
MWF+ LCD TRV MultiRange L6000 662789 -50..+80 °C TRV Есть 0..10 V активный Добавить
в корзину
MWF+ LCD TRA MultiRange L3000 662796 -50..+80 °C TRA Есть 4..20 mA активный Добавить
в корзину
MWF+ LCD TRA MultiRange L6000 662802 -50..+80 °C TRA Есть 4..20 mA активный Добавить
в корзину
MWF+ LCD TRV MultiRange реле L3000 662819 -50..+80 °C TRV Есть 0..10 V + pеле активный Добавить
в корзину
MWF+ LCD TRV MultiRange реле L6000 662826 -50..+80 °C TRV Есть 0..10 V + pеле активный Добавить
в корзину
MWF+ RS485 Modbus L3000 662833 -50..+80 °C Нет RS485 Modbus активный Добавить
в корзину
MWF+ RS485 Modbus L6000 662840 -50..+80 °C Нет RS485 Modbus активный Добавить
в корзину
MWF+ LCD RS485 Modbus L3000 662857 -50..+80 °C Есть RS485 Modbus активный Добавить
в корзину
MWF+ LCD RS485 Modbus L6000 662864 -50..+80 °C Есть RS485 Modbus активный Добавить
в корзину
MWF+ RS485 BACnet (MS/TP) L3000 699310 -50..+80 °C Нет RS485 BACnet (MS/TP) активный Добавить
в корзину
MWF+ RS485 BACnet (MS/TP) L6000 699327 -50..+80 °C Нет RS485 BACnet (MS/TP) активный Добавить
в корзину
MWF+ LCD RS485 BACnet (MS/TP) L3000 699334 -50..+80 °C Есть RS485 BACnet (MS/TP) активный Добавить
в корзину
MWF+ LCD RS485 BACnet (MS/TP) L6000 699341 -50..+80 °C Есть RS485 BACnet (MS/TP) активный Добавить
в корзину
Добавить в корзину

Доступные аксессуары

При заказе аксессуаров указывайте количество и артикул необходимых наименований.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Измеряемые значения температура
Выходное напряжение TRV: 1х 0..10 V, min. нагрузка 5 кOhm
Выходной ток TRA: 1х 4..20 mA, max. нагрузка 500 О
Выходной пассив РТ1000 | Ni1000 1 Ni1000TK5000 | Ni891 NTC10k | NTC 10k Precon I NTC20k
Напряжение питания 15..24 V = (±10%) или 24 V ~ (±10%) SELV TRA: 15..24 V = (±10%) SELV
Потребляемая мощность TRV: в среднем 0,4 W (24 V =) I 0,8 VA (24 V ~) TRA: в среднем 0,5 W (24 V =)
Диап. измер. температуры пассивный: -50..+80 °C NTCxx: 0..+50 °C
Диап. выхода для темп. TRV | TRA: Масштабирование аналогового выхода: -20..+80 °C (стандартная настройка)
выбирается из 8 диапазонов измерений -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C выставляется на плате устройства
Рабочий темп, диапазон допустимая рабочая температура: датчик стержня -50..+80 °C Корпус: -35..+70 °C
Точ. измер. температуры ±0,5 К (в среднем при 21 °C в стандартном диапазоне)
пассивный: ±0,4 К (в среднем при 0 °C), NTC10k: ±0,2 К (в среднем при 25 °C)
Корпус USE-S-корпус, PC, чисто-белый
Степень защиты IP65 в соответствии DIN EN 60529
Кабельный ввод Flextherm М16 для кабеля с D=3.7 mm, съемный
Подключение питания съемная клемма, max. 2,5 mm2
Стержень датчика 3000 mm, 6000 mm
Окружающие условия max. 85% rH без постоянной конденсации
Объем поставки вместе с монтажным фланцем, вместе с монтажными скобами
