ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Измеряемые значения | CO2, температура + влажность (в зависимости от устройства) |
Выходное напряжение | V: 1х0..10 V W: 2х 0..10V 3xV: Зх 0..10V |
0..10 V или 1..10 V или 0..5 V (выбирается с помощью Thermokon NOVOSapp) min. нагрузка 10 кOhm | |
Выходной ток | А: 1х 4..20 mA АА: 2х 4..20 mA ЗхА: Зх 4..20 mA max. нагрузка 500 0 |
Сетевая технология | RS485 Modbus |
Напряжение питания | 15..35 V = или 19..29 V ~ SELV АI АА I ЗхА:, 15..35 V = SELV |
Диап. выхода для темп. | Масштабирование аналогового выхода: 0..+50 °C (стандартная настройка) выбирается из 4 диапазонов измерений -50..+501 0..+501 -20..+80 I -15..+35 °C опционально настраивается через Thermokon NOVOSapp |
Диап. измер. влажности | 0..100% гН без конденсата энтальпия: 0..85 KJ/kg абсолютная влажность: 0..5010..80 g/m3 Точка росы: 0..+501 -20..+80 ‘С |
опционально настраивается через Thermokon NOVOSapp или BUS | |
Диапазон измерения CO2 | 0..2000 ppm 10..5000 ppm (опционально настраивается через Thermokon NOVOSapp или BUS) |
Точ. измер. температуры | ±0,5 К (в среднем при 21 °C) |
Точ. измер. влажности | ±2% для 10..90% гН (в среднем при 21 °C) |
Точнось измерения CO2 | ±50 ppm +3% измеряемого значения (в среднем при 21 °C, 50% гН. 1015 hPa) |
Калибровка | самокалибровка, Dual Channel |
Измерительный элемент | NDIR (недисперсионный, инфракрасный) |
Входа | RS485 Modbus: 1х вход для беспотенциального контакта |
Отображение | RGB-LEDs для индикации ступеней вентиляции (функция светофора ,TLF"), опционально |
Корпус | PC V0, чисто-белый |
Степень защиты | IP20 в соответствии DIN EN 60529 |
Кабельный ввод | через отверстие в задней части, Точка разрыва (внизу), отметка бурения (вверху) |
Подключение питания | Зажим может быть установлен без инструментов, макс. 1,5 мм! |
Окружающие условия | 0..+50 °C, max. 85% гН без конденсации |
Монтаж | настенный для стандартного подразетника (0=60 mm) или для установки плоских на поверхность с помощью винтов |
задняя часть корпуса может быть предварительно смонтирована и подключена отдельно от передней части корпуса | |
Примечания | для конфигурации необходим дополнительный (Bluetooth) адаптер (смотри аксессуары) |

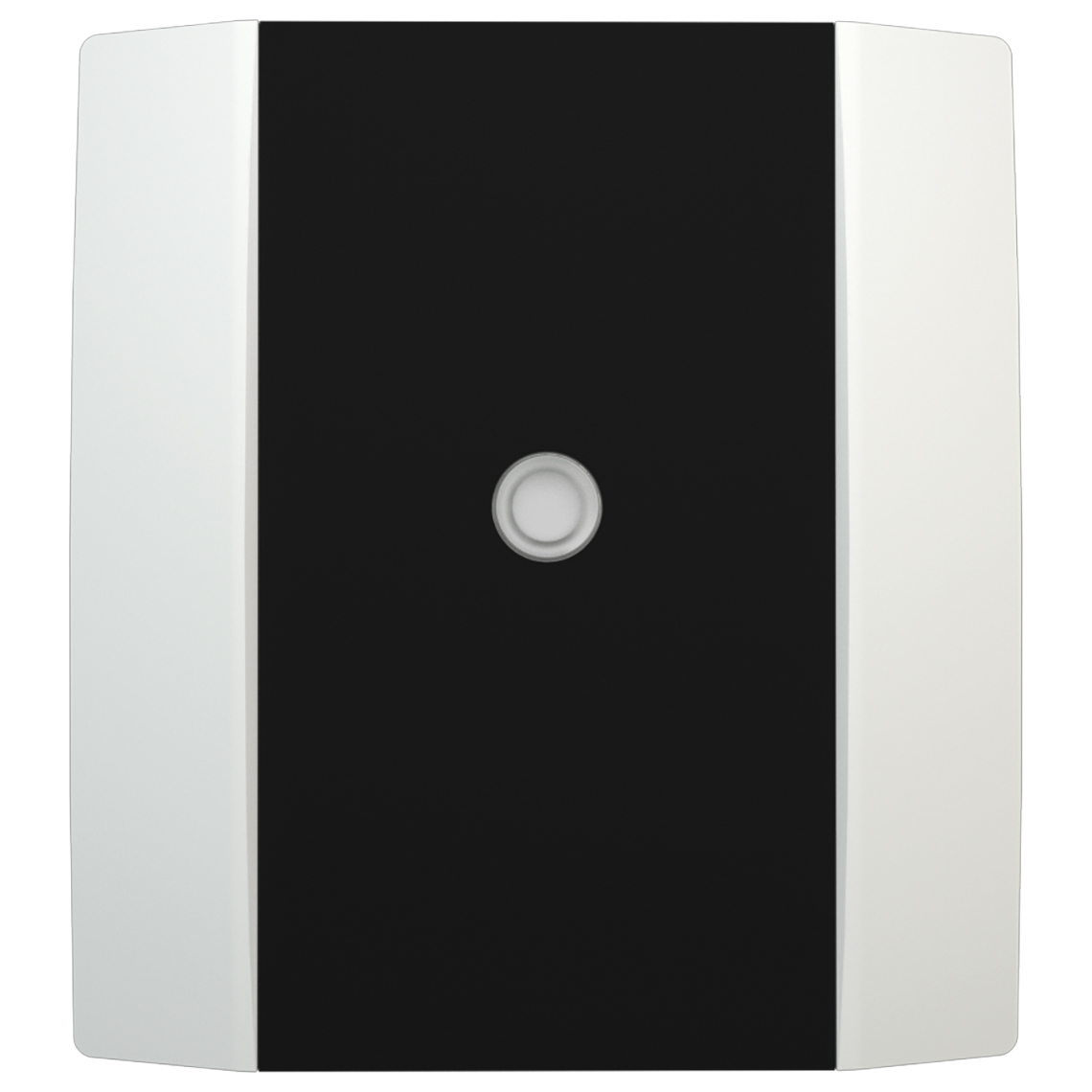

Комнатный датчик NOVOS 3 служит для измерения CO2 в жилых и офисных помещениях. Опционально устройство может быть оснащено датчиком температуры и влажности (относительной, абсолютной, энтальпии и точка росы), а так же и кнопкой присутствия со встроенным RGB-светодиодом для визуализации обратной связи о состоянии системы управления зданием. Клеммная колодка, на съемной задней крышке корпуса, позволяет делать удобное подключение кабеля. Настройка индивидуальных параметров для панели возможна через Thermokon NOVOSapp. (Вариант исполнения этого датчика с элементами управления смотри в NOVOS 3 x - раздел «Комнатные панели управления»).
