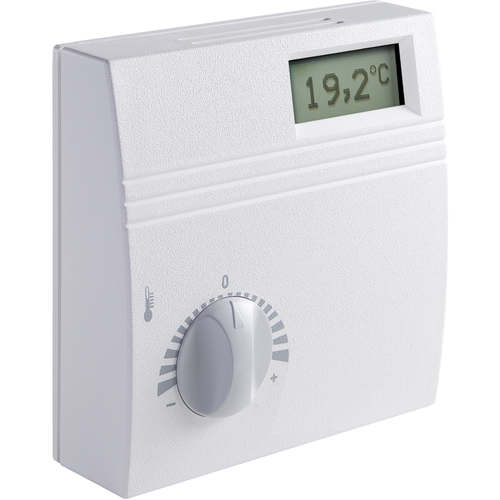

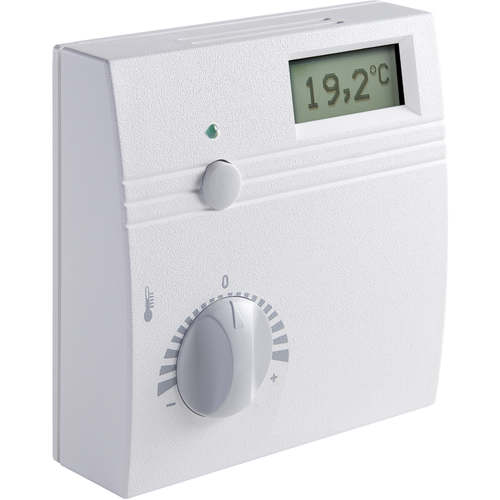

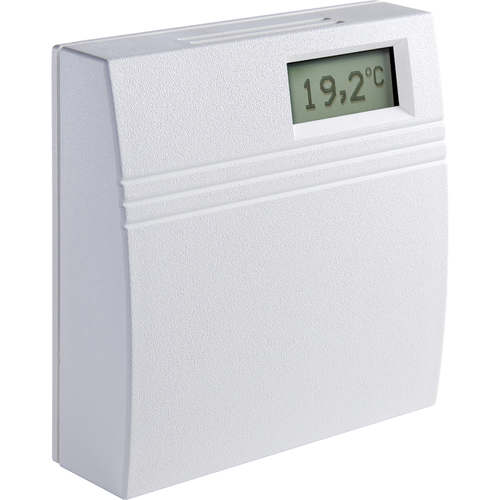

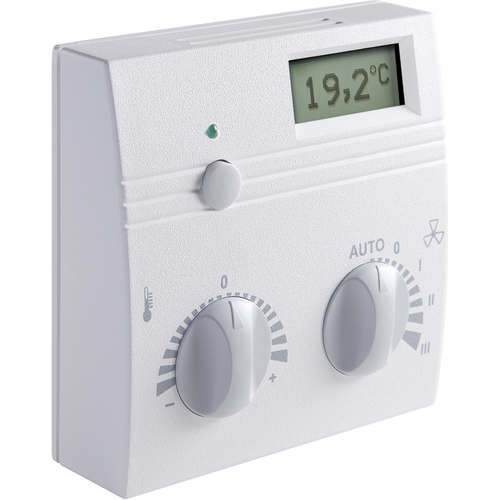

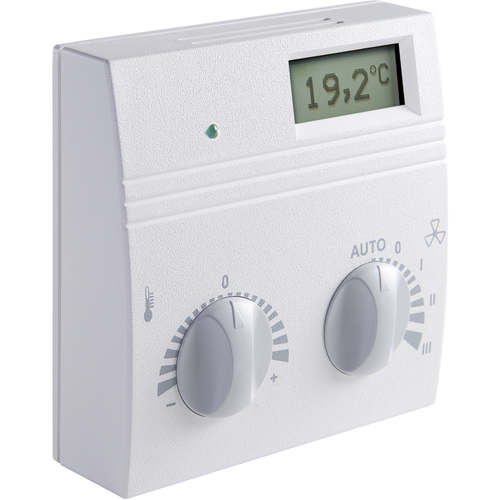

Панели управления WRF04 LCD x
Тип датчика
-
активный потенциометр
-
без датчика
-
-
Протокол
-
LON
-
-
Цвет
| Бренд | Thermokon |
| Семейство | Easysens |
Документация
Скачать
Технические данные
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Измеряемые значения | температура |
| Выходное напряжение | TRV: 1х0..10 V |
| Переключающий контакт | реле: переключающий контакт 24 V13 А. беспотенциальный |
| Сетевая технология | LON FT (free Topology) |
| Напряжение питания | 15..24 V = (±10%) ил и 24 V ~ (±10%) SELV |
| Потребляемая мощность | TRV: max.D,6 W (24 V =) 11 VA (24 V ~), LON: в среднем 0,8 W (24 V =) 12 VA (24 V ~) |
| Диап. измер. температуры | 0..+50 °C |
| Точ. измер. температуры | ±0,5 К (в среднем при 21 °C) |
| Задатчик уставки(Р) | потенциометр, активный выход 0..10 V (опционально) |
| Переключатель вращ. (S) | для переключения ступеней вентиляции (max. 5 ступеней) |
| 5-ступеней (Auto,0,l,ll,III), 2-ступени (0,1), 3-ступени (0,l,ll), 4-ступени (0,1,11,Ш) активный выход 0..10 V (опционально), коммутируемая мощность max. 5 W | |
| Кпопка(Т) | для статуса присутствия, коммутируемая мощность max. 600 mW |
| Светодиод (D) | для обратная связь по статусу, возможны различные LED(k примеру зеленый, желтый, красный) |
| Отображение | LCD 29x12 mm, монохромный, статусные-LED, многоцветные |
| Корпус | PC, чисто-белый |
| Степень защиты | IP30 в соответствии DIN EN 60529 |
| Кабельный ввод | через предусмотренные отверстия в верху/низу, через отвертсие в задней части |
| Подключение питания | клемма винтовая, max. 1,5 mm2 |
| Окружающие условия | -35..+70 °С, max. 85% гН без конденсации |
| Монтаж | настенный для стандартного подразетника (0=60 mm) или для установки плоских на поверхность с помощью винтов |
| с поверхностной рамой (принадлежность) или непосредственно на стене задняя часть корпуса может быть предварительно смонтирована и подключена отдельно от передней части корпуса | |
| Примечания | для дальнейших вариантов см. главу комнатные контроллеры индивидуальные надписи по запросу лакировка в другой цвет по запросу другие измерительные элементы по запросу дополнительные управляющие элементы по запросу |
Подробное описание
Комнатная панель управления для жилых и офисных помещений, со встроенным датчиком температуры, обладает LCD-
дисплеем. Панель может быть оснащена задатчиком уставки, переключателем скоростей, кнопкой режима работы и
светодиодной индикацией.
