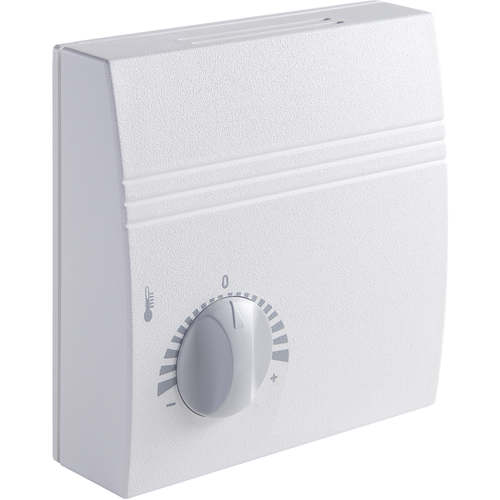

Панели управления WRF04 x
Тип датчика
-
DS18B20
-
LM235Z
-
Ni1000
-
Ni1000TK5000
-
NTC1,8k
-
NTC10k
-
NTC10k Precon
-
NTC20k
-
PT100
-
PT100 1/3 DIN
-
PT1000
-
PT1000 1/3 DIN
-
TRA MultiRange
-
TRV MultiRange
-
без измерительного элемента
-
-
Дисплей
-
Есть
-
Нет
-
-
Протокол
-
KNX
-
LON
-
RS485 BACnet
-
RS485 Modbus
-
-
Исполнение
-
AO2V
-
IR
-
P AO2V
-
P DO2R
-
P DO2T
-
P OVR
-
P OVT
-
PSD AO2V
-
PSD DO2R
-
PSD DO2T
-
PSD OVR
-
PSD OVT
-
PSTD AO2V
-
PTD AO2V
-
PTD DO2R
-
PTD DO2T
-
PTD OVR
-
PTD OVT
-
-
Питание
-
0..10 V
-
-
Цвет
| Бренд | Thermokon |
| Семейство | Easysens |
Технические данные
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Измеряемые значения | температура |
| Выходное напряжение | TRV: 1х 0..10 V. min. нагрузка 5 кOhm |
| Переключающий контакт | реле: переключающий контакт 24 V13 А. беспотенциальный |
| Напряжение питания | 15..24 V = (±10%) ил и 24 V ~ (±10%) SELV |
| Потребляемая мощность | TRV: в среднем 0,42 W (24 V =) 10,84 VA (24 V ~) |
| Диап. измер. температуры | 0..+50 °C |
| Точ. измер. температуры | пассивный: в зависимости от измерительного элемента ±0,5 К (в среднем при 21 °C) |
| Задатчик уставки(Р) | потенциометр, 3-х проводное подключение стандартное значение 10 кOhm (другие занчения по запросу) активный выход 0..10 V (опционально) |

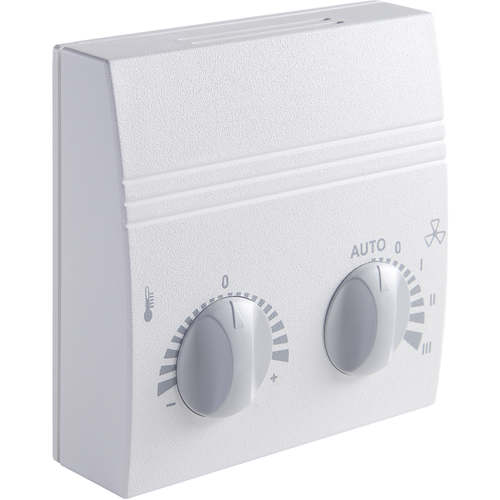

| Переключатель вращ. (S) | для переключения ступеней вентиляции (max. 5 ступеней) |
| 5-ступеней (Auto,0,l,ll,III), 2-ступени (0,1), 3-ступени (0,l,ll), 4-ступени (0,1,И,1Н) коммутируемая мощность max. 5 W | |

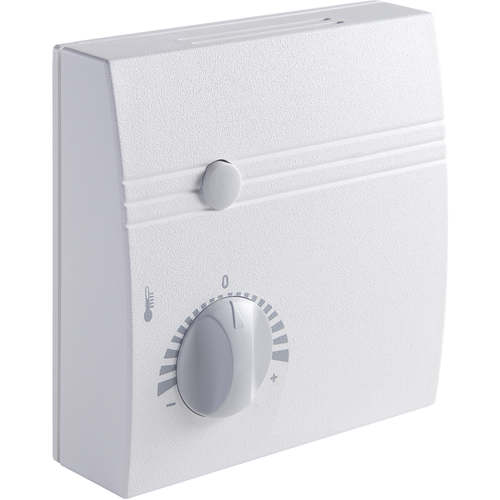

| Кпопка(Т) | для статуса присутствия, коммутируемая мощность max. 600 mW |

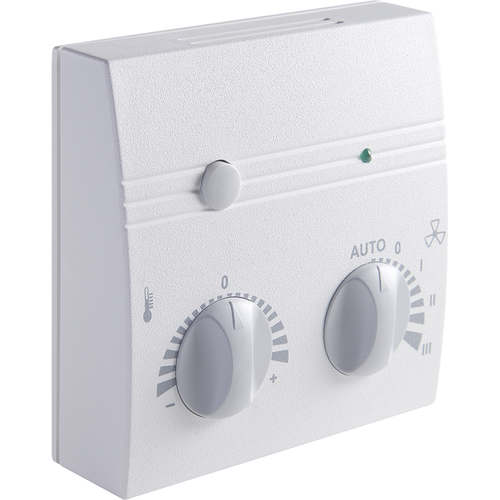

| Светодиод (D) | для обратная связь по статусу, зеленый (стандарт) возможны различные LED(k примеру зеленый, желтый, красный) |
| Корпус | PC, чисто-белый |
| Степень защиты | IP30 в соответствии DIN EN 60529 |
| Кабельный ввод | через предусмотренные отверстия в верху/низу, через отвертсие в задней части |
| Подключение питания | клемма винтовая, max. 1,5 mm2 |
| Окружающие условия | -35..+70 °C, max. 85% гН без конденсации |
| Монтаж | настенный для стандартного подразетника (0=60 mm) или для установки плоских на поверхность с помощью винтов |
| с поверхностной рамой (принадлежность) или непосредственно на стене задняя часть корпуса может быть предварительно смонтирована и подключена отдельно от передней части корпуса | |
| Примечания | для дальнейших вариантов см. главу комнатные контроллеры индивидуальные надписи по запросу лакировка в другой цвет по запросу |
| другие измерительные элементы управляющие элементами по запросу |
Подробное описание
Комнатная панель управления, со встроенным датчиком температуры, для регулирования климатом в для жилых или
офисных помещениях. Панель может быть оснащена задатчиком уставки, переключателем скоростей, кнопкой режима
работы и светодиодной индикацией.
