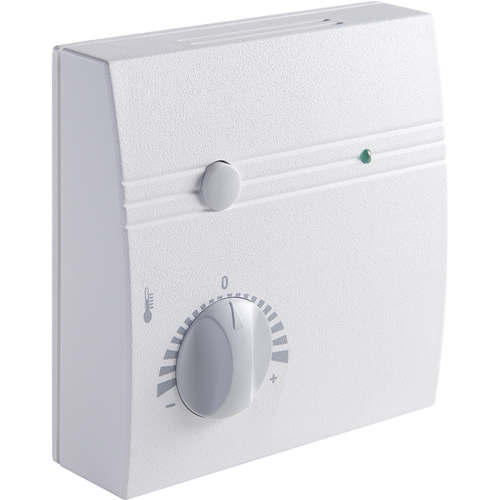

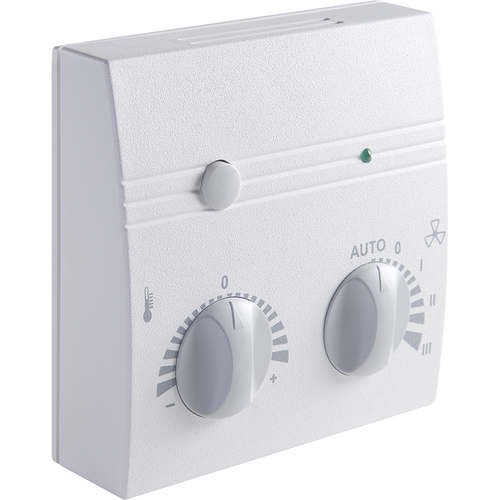

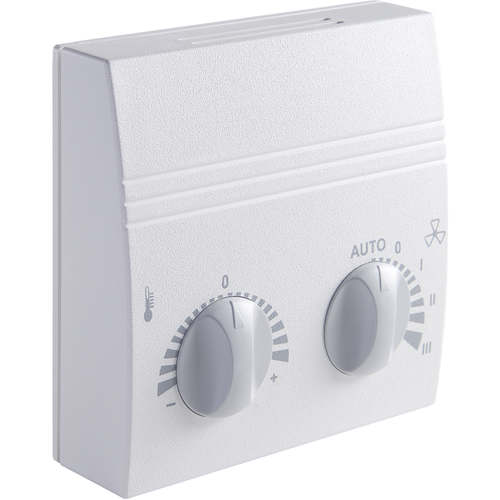

Панели управления WRF04 x RR
| Бренд | Thermokon |
| Семейство | Easysens |
| Серия | Беспроводная комнатая панель упраления |
Документация
Скачать
Технические данные
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Измеряемые значения | температура |
| Выходное напряжение | A02V: 2x0.10 V |
| Переключающий контакт | реле: переключающий контакт 24 V13 А. беспотенциальный Triac: 24 V ~ 11 А, беспотенциальный |
| Сетевая технология | RS485 Modbus |
| Напряжение питания | 15..24 V = (110%) или 24 V ~ (±10%) SELV |
| Потребляемая мощность | RS485 Modbus: в среднем 0,4 W (24 V =) 10,6 VA (24 V ~) |
| Диап. измер. температуры | 0..+50 °C |
| Точ. измер. температуры | ±0,5 К (в среднем при 21 ‘С) |
| Входа | 2х вход для беспотенциального контакта |
| Задатчик уставки (Р) | потенциометр |
| Переключатель вращ. (S) | для переключения ступеней вентиляции (max. 5 ступеней) |
| 5-ступеней (АЩо,0Д1,11), 2-ступени (ОД 3-ступени (0,1Д 4-ступени (0,1,1(111) | |
| Кпопка(Т) | для статуса присутствия |
| Светодиод (0) | для обратная связь по статусу, зеленый (стандарт) |
| Функции | A02V: 2-а входа, 2-а выхода 0.-10 V D02R: 2-а входа, 2-а выхода реле D02T: 2-а входа, 2-а выхода Triac OVR: 2-а входа, 2-а выхода (1х 0.10 V, 1 реле) OVT: 2-а входа, 2-а выхода (lx 0..10 V, 1 Triac) |
| Корпус | PC, чисто-белый |
| Степень защиты | IP30 в соответствии DIN EN 60529 |
| Кабельный ввод | через предусмотренные отверстия в верху/низу, через отверстие в задней части |
| Подключение питания | клемма винтовая, max. 1,5 mm2 |
| Окружающие условия | •35..+70 °C, max. 85% гН без конденсации |
| Монтаж | настенный для стандартного подразетника (0=60 mm) или для установки плоских на поверхность с помощью винтов |
| с поверхностной рамой (принадлежность) или непосредственно на стене | |
| задняя часть корпуса может быть предварительно смонтирована и подключена отдельно от передней части корпуса, D02T, D02R, OVR, OVT с 10-расширением требуется 2-е стандартнее отверстия для поразетника 0=60 mm | |
| Примечания | Дополнительные варианты см. 8 главе Комнатные операционные блоки, индивидуальные надписи по запросу, лакировка в другой цвет по запросу, дополнительные управляющие элементы по запросу |
Подробное описание
Комнатная панель управления, со встроенным датчиком температуры, для регулирования климатом в для жилых или
офисных помещениях. Панель может быть оснащена задатчиком уставки, переключателем скоростей, кнопкой режима
работы и светодиодной индикацией. Встроенный регулятор позволяет делать постоянное или 2-х точечное регулирование
клапанов отопления/охлаждения.
