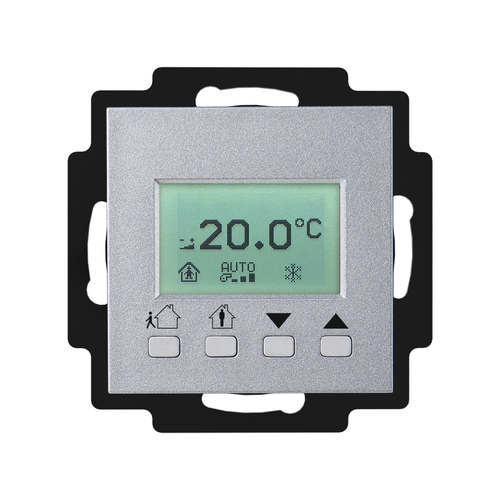

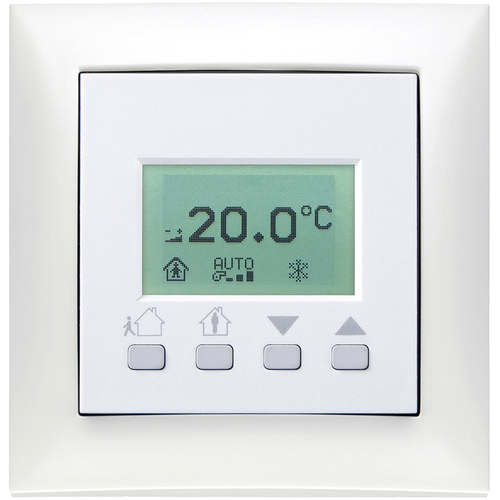

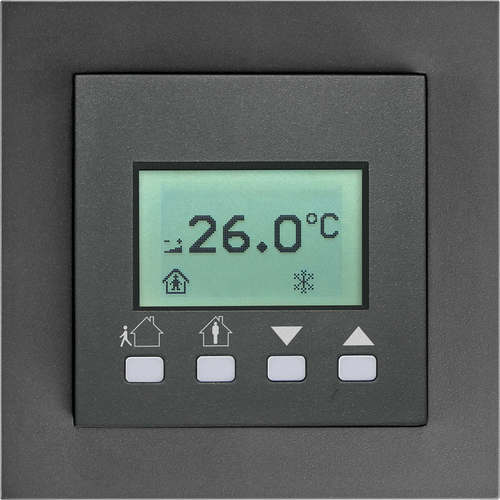

Панели управления WRF06 LCD VV_DI4
Протокол
-
LON
-
RS485 Modbus
-
-
Цвет
| Семейство | Easysens |
Документация
Скачать
Технические данные
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Измеряемые значения | температура |
| Выходное напряжение | VV: 2х 0..10 V |
| Сетевая технология | LON FT (free topology), RS485 Modbus |
| Напряжение питания | 15..24 V = (±10%) ил и 24 V ~ (±10%) SELV |
| Потребляемая мощность | typ. 0,8 W (24 V =) 12,5 VA (24 V ~), LON: в среднем 1,3 W (24 V =) 11,5 VA (24 V ~) |
| Диап. измер. температуры | 0..+50 *C |
| Точ. измер. температуры | ±0,5 К (в среднем при 21 eC) |
| Входа | VV: 2х цифорвой вход для беспотенциального контакта DI4:4х цифровых входа для беспотенциальных контактов |
| Фурнитура серии Вегкег | S.1, В.З алюминиевый, В.7 Стекло |
| Фурнитура серии АВВ | Busch-balance® SI, solo® * future® linear *, Busch-axcent® * |
| Фурнитура серии Feller | EDIZIOdue |
| Фурнитура серии Gira | E2, E3, Standard 55, Esprit, Event, F100 * |
| Фурнитура серии Jung | LS 990 *, A 500, AS 500, A plus, A creation, CD 500 * |
| Фурнитура серии Merten | М-Smart, M-Plan, 1 -M, Atelier-M, М-Pure, Artec * Antik * |
| Фурнитура серии Peha | Aura, Aura стекло |
| Количество кнопок | 4 |
| Отображение | LCD 34x21 mm, монохромный |
| Корпус | PC, чисто-белый блестящий, чисто-белый матовый, алюминиевый, антрацит, Цвет рамки может несколько отличаться |
| Степень защиты | IP30 в соответствии DIN EN 60529 |
| Подключение питания | клемма винтовая, max. 1,5 mm*, съемная |
| Окружающие условия | 0..+50 eC, max. 85% гН без конденсации |
| Монтаж | в стандартный подрозетник (0=60 mm, глубиной не менее 45 mm) |
| Объем поставки | Software для конфигурации (бесплатно с сайта) |
Подробное описание
Комнатная панель управления, со встроенным датчиком температуры, обладает LCD-дисплеем и 4-я кнопки изменения
значения уставок, регулирования скорости вентиляции, выбора режима работы. Устройство предназначено для инсталляции
в стандартную монтажную коробку (подрозетник). Панель совместима с рамками системы 55х55 мм различных европейских
производителей. В зависимости от варианта исполнения может напрямую управлять клапанами отопления или охлаждения.
