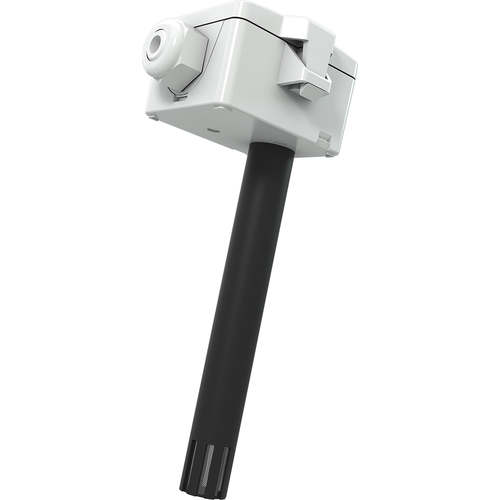

Thermokon FTK+
Длина чувст-го элемента
-
130
-
140
-
260
-
270
-
390
-
400
-
-
Дисплей
-
Есть
-
Нет
-
-
Протокол
-
2x 0..10 V
-
2x 0..10 V + реле
-
2x 4..20 mA
-
LON
-
RS485 BACnet (MS/TP)
-
RS485 Modbus
-
-
Исполнение
-
AA
-
LON
-
RS485 BACnet (MS/TP)
-
RS485 Modbus
-
VV
-
-
| Бренд | Thermokon |
Документация
Скачать
Технические данные
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Измеряемые значения | влажность, температура |
| Выходное напряжение | W | VVS: 2х 0..10 V (min. нагрузка 10 кOhm) |
| Выходной ток | АА | AAS: 2х 4..20 V (max. нагрузка 500 О) |
| Выходной пассив | WSIAAS: пассивный датчик температуры |
| Напряжение питания | 15..24 V = (±10%) ил и 24 V ~ (±10%) SELV АА: 15..24 V = (±10%) SELV |
| Потребляемая мощность | W | VVS: max.D,4 W (24 V =) 10,8 VA (24 V ~) AAIAAS: max. 1 W(24V=) |
| Диап. измер. температуры | -40..+60 °C | 0..+50 °C | -20..+80 °C I -15..+35 °C, выставляется на плате устройства |
| стандартная настройка: -20..+80 °C | |
| пассивный: в зависимости от измерительного элемента | |
| Диап. измер. влажности | 0-100% гН без конденсата энтальпия: 0..85 KJ/kg абсолютная влажность: 0..5010..80 g/ms Точка росы: 0..+501 -20..+80 °C выставляется на плате устройства |
| Точ. измер. температуры | ±0,3 К (в среднем при 21 °C в стандартном диапазоне) |
| Точ. измер. влажности | ±2% для 10..90% гН (в среднем при 21 °C) |
| Скорость потока | max. 12m/s |
| Корпус | USE-S-корпус, PC, чисто-белый |
| Степень защиты | IP65 в соответствии DIN EN 60529 |
| Кабельный ввод | Flextherm М16 для кабеля с D=3.7 mm, съемный |
| Подключение питания | съемная клемма, max. 2,5 mm2 |
| Трубка датчика | РА6, черный, D=19,5 mm длина 14012701400 mm |
| Фильтрующий элемент | плетеная сетка из нержавеющей стали |
| Окружающие условия | -20..+70 °C, max. 85% гН без постоянной конденсации |
| Объем поставки | вместе с монтажным фланцем |
| Примечания | доступен дополнительный пассивный температурный датчик (Тип VVS/AAS) |
Подробное описание
Канальный датчик влажности и температуры для измерения в газообразных средах систем отопления, вентиляции и кондиционирования. В сочетании с опцией релейного выхода, может быть реализовано двухточечное или двухступенчатое регулирование. Дополнительная возможность изменения цвета подсветки ЖК-дисплея, в зависимости от измеряемых значений, позволяют использовать широкий спектр приложений. В зависимости от модели датчика, можно производить индивидуальную настройку устройства с помощью Thermokon USEapp. Открытие/закрытие корпуса и подключения кабеля, не требующих дополнительных инструментов, обеспечивают легкий и быстрый монтаж устройств семейства USE.
