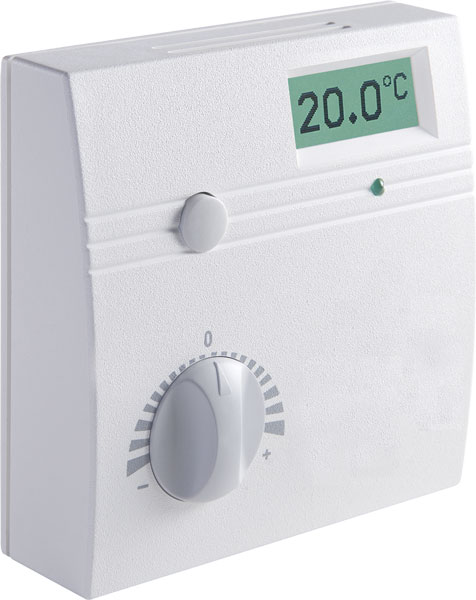

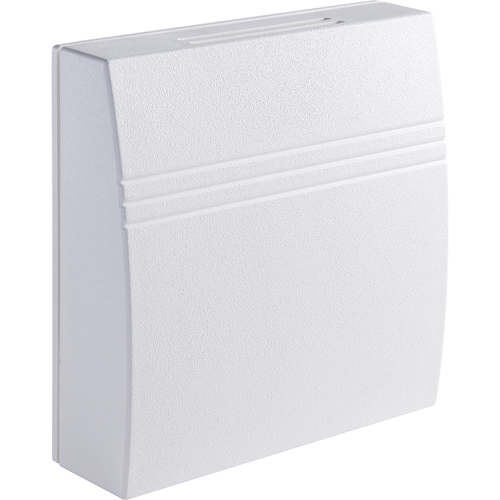

Thermokon FTW04
Протокол
-
2x 0..10 V
-
2x 4..20 mA
-
dS
-
KNX
-
LON
-
RS485 BACnet (MS/TP)
-
RS485 Modbus
-
-
| Бренд | Thermokon |
Документация
Скачать
Технические данные
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Измеряемые значения | влажность, температура |
| Выходное напряжение | W | VVS: 2х 0..10 V (min. нагрузка 10 кOhm) |
| Выходной ток | АА | AAS: 2х 4..20 V (max. нагрузка 500 О) |
| Выходной пассив | WSIAAS: пассивный датчик температуры |
| Сетевая технология | BACnet MS/TP. KNX (TP), LON FT (free Topology), RS485 Modbus |
| Напряжение питания | 15..24 V = (±10%) ил и 24 V ~ (±10%) SELV, АА | AAS: 15..24 V = (±10%) SELV, |
| KNX: питание от шины | |
| Потребляемая мощность | W | VVS: max.D,3 W (24 V =) 10,5 VA (24 V ~), |
| АА | AAS: max. 1 W(24V=), | |
| BACnet: в среднем 0,4 W (24 V =) 10,6 VA (24 V ~), | |
| RS485 Modbus: в среднем 0,4 W (24 V =) 10,6 VA (24 V ~) | |
| Диап. измер. температуры | 0..+50 °C, пассивный: -35..+70 °C |
| Диап. измер. влажности | 0..100% rH без конденсата |
| Точ. измер. температуры | пассивный: в зависимости от измерительного элемента ±0,5 К (в среднем при 25 °C) |
| Точ. измер. влажности | ±2% для 10..90% гН (в среднем при 21 °C) |
| Входа | RS485 BACnet (MS/TP)/RS485 Modbus: 2х цифровых входа для беспотенциальных контактов, |
| max. длина кабеля 10 m | |
| Отображение | LCD 29x12 mm, монохромный, опционально |
| Корпус | PC, чисто-белый |
| Степень защиты | IP30 в соответствии DIN EN 60529 |
| Кабельный ввод | через предусмотренные отверстия в верху/низу, через отвертсие в задней части |
| Подключение питания | клемма винтовая, max. 1,5 mm2, KNX: KNX-клемма подключения |
| Окружающие условия | -35..+70 °С. KNX: -20..+60 °C, max. 85% гН без постоянной конденсации |
| Монтаж | настенный для стандартного подразетника (0=60 mm) или для установки плоских на поверхность с помощью винтов, |
| с поверхностной рамой (принадлежность) или непосредственно на стене, | |
| задняя часть корпуса может быть предварительно смонтирована и подключена отдельно от передней части корпуса | |
| Примечания | лакировка в другой цвет по запросу. |
| доступен дополнительный пассивный температурный датчик (Тип VVS/AAS), дополнительные управляющие элементы по запросу |
Подробное описание
Комнатный датчик для измерения относительной влажности и температуры в жилых и офисных помещениях. Точность измерения относительной влажности в 2% позволяет достигать приятного климата и предотвращать возможное образование плесени на стенах. В зависимости от варианта исполнения датчик может обладать дисплеем и элементами управления
