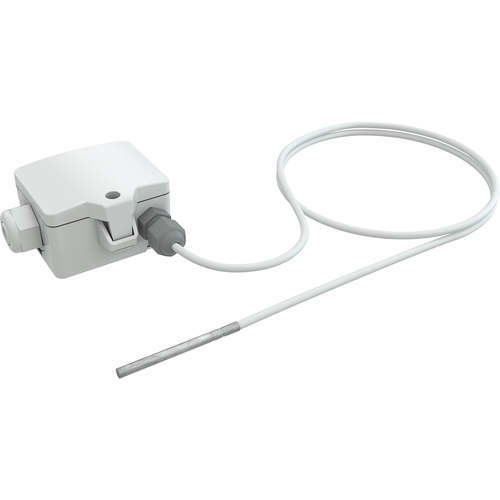

Thermokon TF14+ aktiv
Тип датчика
-
TRA MultiRange
-
TRV MultiRange
-
-
Длина чувст-го элемента
-
50
-
100
-
150
-
-
Протокол
-
0..10 V
-
4..20 mA
-
-
Исполнение
-
активный
-
-
| Бренд | Thermokon |
Документация
Скачать
Технические данные
| ТЕХНИЧЕСКИЕ ДАННЫЕ | ||
| Измеряемые значения | температура | |
| Выходное напряжение | TRV: 1х 0..10 V или 0..5 V, min. нагрузка 5 кOhm | |
| Выходной ток | TRA: 1х 4..20 mA, max. нагрузка 500 О | |
| Напряжение питания | TRV: 15..24 V = (±10%) ил и 24 V ~ (±10%) SELV TRA: 15..24 V = (±10%) SELV | |
| Потребляемая мощность | TRV: в среднем 0,4 W (24 V =) 10,8 VA (24 V ~) TRA: в среднем 0,5 W (24 V =) | |
| Диап. выхода для темп. | Масштабирование аналогового выхода: 0..+160 °C (стандартная настройка) выбирается из 8 диапазонов измерений -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C, выставляется на плате устройства | |
| Рабочий темп, диапазон | Гильза -50..+180 °C необязательный -50..+250 °C (Т250) Корпус: -35..+70 °C | |
| Точ. измер. температуры | ±0,5 К (в среднем при 21 °C в стандартном диапазоне) | |
| Корпус | USE-S-корпус, PC, чисто-белый | |
| Степень защиты | IP65 в соответствии DIN EN 60529, Sl-защита, 16 пунктов нажата обвальцовка: IP67 в соответствии DIN EN 60529, с Sl-защитой корпус (для активного датчика): IP65 в соответствии DIN EN 60529 | |
| Кабельный ввод | Flextherm М16 для кабеля с D=3..7 mm, съемный | |
| Подключение питания | съемная клемма, max. 2,5 mm2 | |
| Гильза | Нержавеющая сталь V4A, D=4 mm | |
| длина гильзы (измерительный щуп): 501100115012001400 mm | ||
| Окружающие условия | max. 85% гН без постоянной конденсации, с соединительным кабелем: PVC -35..+100 °C, Силикон -50..+180 °C, PTFE -50..+250 °C | |
| Объем поставки | вместе с монтажными клипсами для USE-S-корпус чисто-белый | |
| Примечания | другие размеры по запросу |
Подробное описание
Кабельный датчик температуры, с корпусом серии USE-S, предназначен для измерения в газобразных и жидкостных средах. В зависимости от необходимого температурного диапазона исполняется с различными видами кабеля (PVC, Silikon, PTFE и т.п.). Разработан для систем управления и мониторинга.
