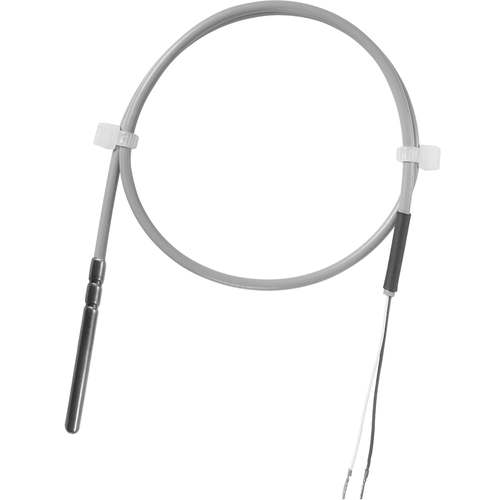

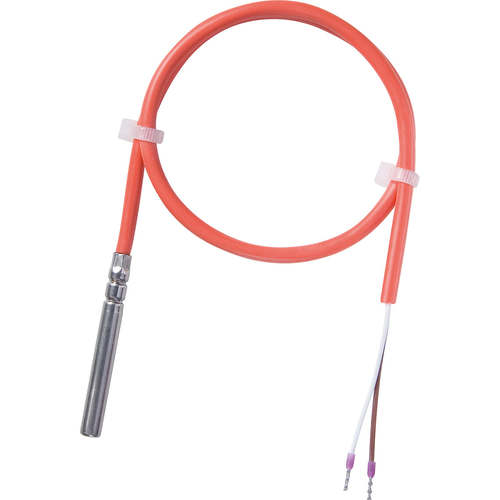

Thermokon TF25 passiv
Тип датчика
-
DS18B20
-
KTY81-110
-
KTY81-121
-
KTY81-122
-
KTY81-210
-
LM235Z
-
Ni1000
-
Ni1000TK5000
-
NTC1,8k
-
NTC10k
-
NTC10k Precon
-
NTC20k
-
NTC5k
-
PT100
-
PT100 1/3 DIN
-
PT100/PT1000
-
PT1000
-
PT1000 1/3 DIN
-
-
Протокол
-
LON
-
-
| Бренд | Thermokon |
Документация
Скачать
Технические данные
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Измеряемые значения | температура |
| Выходной пассив | РТ100 I РТ100 1/3 DIN I РТ1000 I РТ1000 | 1/3 DIN | Ni1000 | Ni1000TK5000 |
| NTC10k | NTC 10k Precon I NTC5k I NTC20k I NTC1,8k | |
| LM235ZI DS18B20 1-wire | |
| KTY81-1101 KTY81-121 I KTY81-122 I KTY81-210 | |
| Диап. измер. температуры | -35..+100 °C, PT | Ni: -50..180 °C I -50..+250 °C, NTC | KTY: -50..+150 °C, PT: -50..+400 °C |
| Рабочий темп, диапазон | допустимая рабочая температура соединительным кабелем: |
| PVC -35..+100 °C, Силикон -50..+180 °C, высокая температура Силикон -50..+250 “С, GI/ GI-V2A: -50..+400 °C | |
| Точ. измер. температуры | в зависимости от измерительного элемента РТ100 | РТ1000: ±0,3 К (в среднем при 0 °C, KI.B) Nil000: ±0,4 К (в среднем при 0 °C) Ni1000TK5000: ±0,4 К (в среднем при 0 °C) NTC10K: ±0,22 К (в среднем при 25 °C) |
| Измерительный элемент | 2-х проводный (стандарт), 3-х проводный или 4-х проводный длина кабеля датчика: 1121416 m |
| Степень защиты | IP65 в соответствии DIN EN 60529,16 пунктов нажата обвальцовка: IP67 в соответствии DIN EN 60529, с Sl-защитой |
| Гильза | Нержавеющая сталь V4A, D=6 mm |
| длина гильзы (измерительный щуп): 501100115012001250 mm Гильза 6x50 мит T100: 16-точечная нажата; IP67 обвальцовка крепежная пружина (опционально) | |
| Примечания | концы кабеля датчиков имеют наконечники |
| другие измерительные элементы и длина кабеля по запросу | |
| PE-соединительный кабель (водоотталкивающий) возможен по запросу | |
Подробное описание
Кабельный датчик предназначен для измерения температуры в газовых средах систем кондиционирования, отопления и охлаждения. Для использования в жидкостных средах нужно использовать подходящую по размерам погружную гильзу. В зависимости от необходимого температурного диапазона, доступны различные варианты исполнения соединительного кабеля из ПВХ, силикона, PTFE или стекловолокна.
