Thermokon WK02+
| Бренд | Thermokon |
Документация
Скачать
Технические данные
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Измеряемые значения | влажность, температура. Проводимость |
| Выходное напряжение | 24 V / 230 V: 2х 0..10 V или 1..10 V или 0..5 V (настраивается через перемычку, выбирается с помощью Thermokon USEapp) |
| Переключающий контакт | перекидной контакт |
| 24 V: max. 24 V /1,0 А (резистивный, беспотенциальный контакт) | |
| 230 V: max. 230 V ~ / 0,5 А (резистивная нагрузка, беспотенциальный контакт) | |
| Напряжение питания | 24 V: 15..24 V = (±10%) или 24 V ~ (±10%) SELV 230 V: 230 V-(±10%) |
| Потребляемая мощность | 24 V: в среднем 0,8 W (24 V =) 11,6 VA (24 V ~) 230 V: в среднем 3,5 VA |
| Диап. выхода для темп. | Масштабирование аналогового выхода, 0..+50 °C (стандартная настройка) выбирается из 4 диапазонов измерений -40..+60 10..+50 | -20..+80 I -15..+35 °C опционально настраивается через Thermokon USEapp |
| Диап. измер. влажности | 0..100% гН без конденсата, энтальпия: 0..85 KJ/kg, абсолютная влажность: 0..50 10..80 д/ т3, Точка росы: 0..+501 -20..+80 °C, опционально настраивается через Thermokon USEapp |
| Точ. измер. температуры | ±0,5 К (в среднем при 21 °C в стандартном диапазоне) |
| Точ. измер. влажности | ±2% для 10..90% гН (в среднем при 21 °C) |
| Отображение | LED зеленый - источник питания OK, LED красный - конденсация |
| Корпус | USE-L-корпус, PC, чисто-белый верхняя часть PC, прозрачный |
| Степень защиты | IP65 в соответствии DIN EN 60529 |
| Кабельный ввод | М20 для кабеля с max.D=10 mm вкл сальник для двойного кабельного ввода для кабеля с max.D=6 mm |
| BUS: М25 с четырехжильным кабелем для провода с макс. 0=7 мм съемный | |
| Подключение питания | съемная клемма, max. 2,5 mm2 |
| Окружающие условия | 0..+50 °C, max. 85% гН без постоянной конденсации |
| Объем поставки | 1х шприц с теплопроводящей пастой, вместе с монтажным основанием для USE-L- корпус чисто-белый |
| Примечания | другие длины кабеля датчика по запросу |
Подробное описание

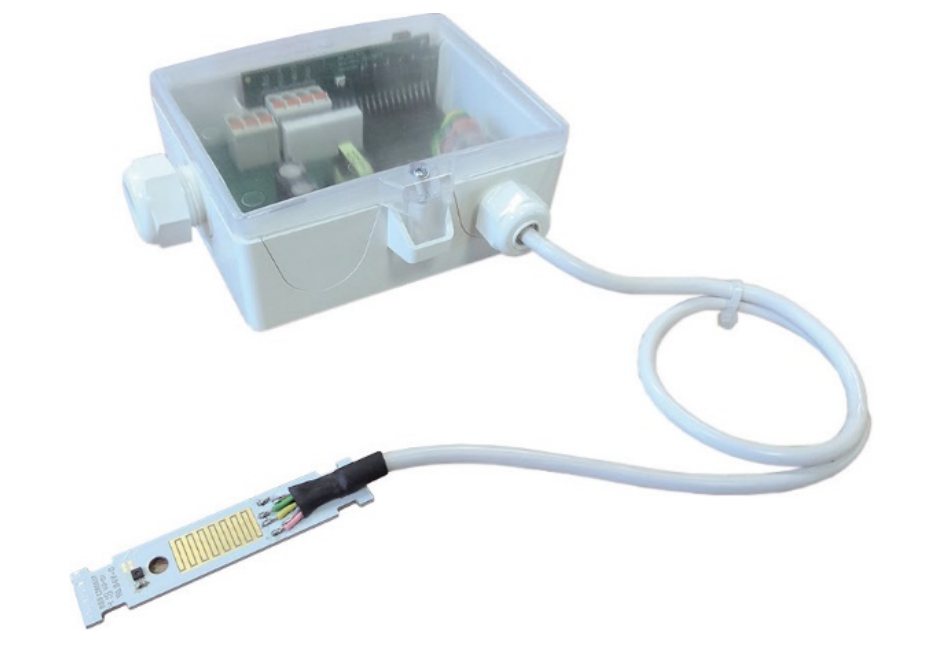

Датчик конденсации влаги спроектирован для определения избыточной увлажненности труб различного диаметра. Устройство с внешним датчиком обладает 2-ух метровым соединительным кабелем между измерительным элементом и преобразующей электроникой.
