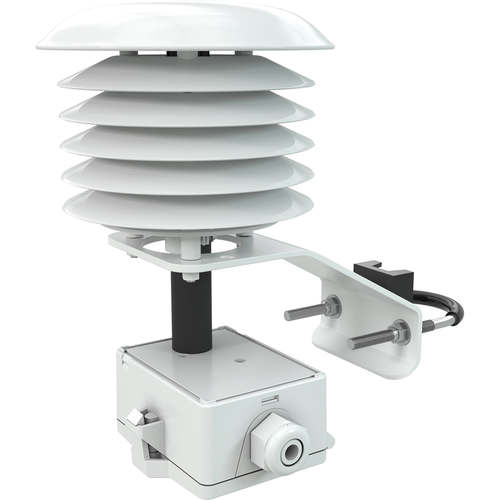

Thermokon WSA
Дисплей
-
Нет
-
-
Протокол
-
2x 0..10 V
-
2x 4..20 mA
-
RS485 BACnet (MS/TP)
-
RS485 Modbus
-
-
Исполнение
-
AA
-
RS485 BACnet (MS/TP)
-
RS485 Modbus
-
VV
-
-
| Бренд | Thermokon |
Документация
Скачать
Технические данные
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Измеряемые значения | влажность, температура |
| Выходное напряжение | W: 2х 0..10 V. min. нагрузка 10 кOhm |
| Выходной ток | АА: 2х 4..20 mA. max. нагрузка 500Ohm |
| Сетевая технология | RS485 BACnet (MS/TP). LON FT (free topology), RS485 Modbus |
| Напряжение питания | 15..24 V = (±10%) или 24 V ~ (±10%) SELV |
| AA: 15..24 V = (±10%) SELV | |
| BUS: 24 V = или 24 V ~ (±20%) SELV | |
| Потребляемая мощность | max. 2,5 W (24 V =) 14,3 VA (24 V ~) |
| W: max.D,4 W (24 V =) 10,8 VA (24 V ~) AA: max. 1 W(24V=) | |
| Диап. измер. температуры | -40..+60 °C | 0..+50 °C | -20..+80 °C | -15..+35 °C, WI AA: выставляется на плате устройства |
| default setting: -20..+80 °C | |
| Диап. измер. влажности | 0..100% rH без конденсата энтальпия: 0..85 KJ/kg абсолютная влажность: 0..5010..80 g/ms Точка росы: 0..+501 -20..+80 °C |
| опционально настраивается через Thermokon USEapp | |
| Точ. измер. температуры | ±0,3 К (в среднем при 21 °C в стандартном диапазоне) |
| Точ. измер. влажности | ±2% для 10..90% гН (в среднем при 21 °C) |
| Корпус | USE-S-корпус |
| BUS:, USE-M-корпус, PC, чисто-белый | |
| Степень защиты | IP65 в соответствии DIN EN 60529 |
| Кабельный ввод | Flextherm М16 для кабеля с D=3.7 mm |
| BUS: М25 с четырехжильным кабелем для провода с макс. 0=7 мм съемный | |
| Подключение питания | съемная клемма, max. 2,5 mm2 |
| Терминал BUS: клемма винтовая, max. 1,5 mm2 | |
| Трубка датчика | РА6, черный, D=19,5 mm |
| Фильтрующий элемент | плетеная сетка из нержавеющей стали |
| Окружающие условия | -20..+70 °C, max. 85% гН без постоянной конденсации |
| Монтаж | на стену или мачта из трубы |
Подробное описание

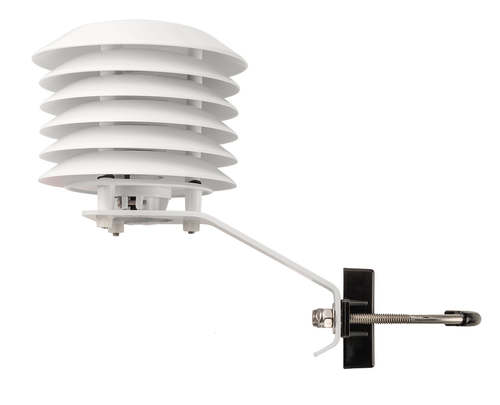

Внешний датчик влажности и температуры с метеозащитой. Может быть установлен на крыше с металлической кровлю. Защита датчика хорошо защищает от отраженного от крыши тепла, тем самым позволяет мереть только температуру окружающего воздуха.
