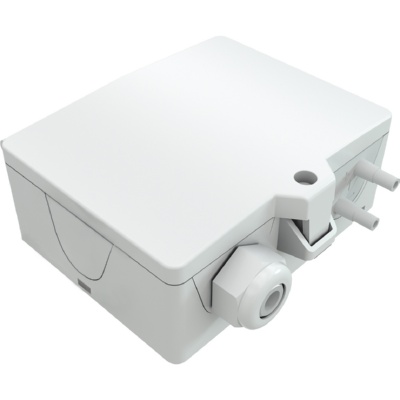

Датчики давления воздуха Thermokon Asia Pacific PDE1.xE
| Бренд | Thermokon Asia Pacific |
| Серия | Датчики давления воздуха |
Документация
Скачать
Технические данные
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Измеряемые значения | Перепад давления |
| Выходной сигнал | Активный |
| Тип выходного сигнала | 0-10V / 4-20mA |
| Точность нулевой точки | 0.2 Па |
| Повторяемость нулевой точки | 0.1 Па |
| Время отклика | 4 сек. ; 10 сек. |
| Диапазон измерения | PDE1.CE: 0-50/0-100/0-250/0-500 Па |
| PDE1.DE: 0-750/0-1000/0-1250/0-1500 Па | |
| Среда | Воздух, N2, O2, без конденсации |
| Питание | DC 15...24V (±10%) или AC 24V (±10%) |
| Частота | 50/60 Гц при переменном токе 24 В |
| Выходная нагрузка | Мин. нагрузка 10кОм |
| Потребляемая мощность | 1.1W при 24V=, 1.7VA при 24V~ |
| Подключение | Клемма винтовая, макс. 1,5мм² |
| Размеры патрубка соединения | Ø6.3 x 1,15мм, L=10мм |
| Кабельный ввод | M20, провод Ø6...Ø8mm |
| Положение чувствительного элемента | Внутренний |
| Материал корпуса | PA6, белый |
| Рабочая температура | -10°C...+50°C |
| Рабочая влажность | <85%., без конденсации |
| Температура при транспортировке | -35°C...+70°C |
| Влажность при транспортировке | < 90% отн.вл. |
| Температура хранения | -20°C...+70°C |
| Влажность при хранении | < 85% отн.вл., без конденсации |
| Степень защиты | IP65 в соответствии IEC60529 |
Подробное описание
Датчики серии PDE1.xE предназначены для измерения перепада давления в системах воздуховодов или в помещениях. Датчик можно использовать в неагрессивных и негорючих средах. Датчик работает при низком энергопотреблении. Выходной сигнал датчика 0-10V или 4...20mA.
