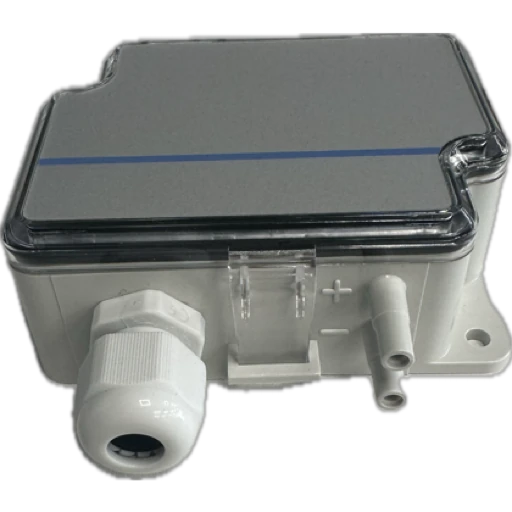

Датчики давления воздуха Thermokon Asia Pacific PDE1.xA
| Бренд | Thermokon Asia Pacific |
| Серия | Датчики давления воздуха |
Документация
Скачать
Технические данные
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Измеряемые значения | Перепад давления |
| Выходной сигнал | Активный |
| Тип выходного сигнала | 0-10V / 4-20mA |
| Точность (dP ≤2500Pa) | <125Pa ; 1% ±2Pa, >125Pa ; 1% ±1Pa |
| Точность (dP ≥2500Pa) | <125Pa ; 1.5% ±2Pa, >125Pa ; 1.5% ±1Pa |
| Диапазон измерения | PDE1.OA, PDE1.UA (с автокалибровкой), PDE1.PA (с ЖК-дисплеем), PDE1.VA (с автокалибровкой, ЖК-дисплеем): ±25/±50/±100/±150/0-25/0-50/0-100/0-250Pa; |
| PDE1.EA, PDE1.WA (с автокалибровкой), PDE1.GA (с ЖК-дисплеем), PDE1.XA (с автокалибровкой, ЖК-дисплеем): ±100/0-100/0-250/0-500/0-1000/0-1500/0-2000/0-2500Pa; | |
| PDE1.FA, PDE1.YA (с автокалибровкой), PDE1.HA (с ЖК-дисплеем), PDE1.ZA (с автокалибровкой, ЖК-дисплеем): 0-1000/0-1500/0-2000/0-2500/0-3000/0-4000/0-5000/0-7000Pa | |
| Выбор диапазона | с помощью перемычки |
| Питание | AC/DC 24V (±10%) |
| Частота | 50/60 Гц при переменном токе 24 В |
| Выходная нагрузка | Мин. нагрузка 10кОм |
| Потребляемая мощность | Макс. <1.2W |
| Подключение | Клемма винтовая, макс. 1,5мм² |
| Размеры патрубка соединения | Ø5mmx6.3mm |
| Кабельный ввод | M20, провод Ø6...Ø8mm |
| Рабочая температура | 0°C...+50°C |
| Рабочая влажность | <95%., без конденсации |
| Температура при транспортировке | -35°C...+70°C |
| Влажность при транспортировке | < 95% отн.вл. |
| Температура хранения | -10°C...+70°C |
| Влажность при хранении | < 85% отн.вл., без конденсации |
| Степень защиты | IP54 соотв. IEC60529 |
Подробное описание
Датчики серии PDE1.xA предназначены для измерения перепада давления в системах воздуховодов или в помещениях. Датчик можно использовать в неагрессивных и негорючих средах. Датчик работает при низком энергопотреблении. Выходной сигнал датчика 0-10V или 4...20mA. В зависимости от модели возможно исполнение датчика с ЖК-дисплеем.
