ТЕХНИЧЕСКИЕ ДАННЫЕ |
|
Измеряемые значения |
температура |
Выходной пассив |
РТ100 | РТ100 1/3 DIN | РТ1000 1 РТ1000 1/3 DIN | N11000 I NI1000TK5000 |
|
NTClOk 1 NTC 10k Precon I NTC5k I NTC20k I NTC1,8k |
|
LM235Z |
Диап. измер. температуры |
PT / Ni: -50..+160 °C (T160) |
|
NTC/KTY: -50..+150 °C (T150) |
|
LM235Z: -50..+120 °C (T120) в зависимости от измерительного элемента |
Рабочий темп, диапазон |
допустимая рабочая температура, пассивный: в зависимости от измерительного элемента |
|
Гильза -50..+160 °C, необязательный -80..+260 °C (Т260) |
|
Корпус:-35..+90 °C |
Точ. измер. температуры |
в зависимости от измерительного элемента РТ100 | РТ1000: ±0,3 К (в среднем при 0 °C, KI.B) Ni1000: ±0,4 К (в среднем при 0 °C) NH000TK5000: ±0,4 К (в среднем при 0 °C) NTC10K: ±0,22 К (в среднем при 25 °C) |
Измерительный элемент |
пассивный: 2-х проводный (стандарт), 3-х проводный или 4-х проводный |
Корпус |
форма J, алюминиевый |
Степень защиты |
IP65 в соответствии DIN EN 60529 |
Кабельный ввод |
М16 для кабеля с max.D=8 mm |
Подключение питания |
клемма винтовая, max. 1,5 mm2 |
Гильза |
Нержавеющая сталь V4A, D=6 mm |
|
длина гильзы (измерительный щуп): 5011001150 | 200 | 250 1300 1450 mm |
Окружающие условия |
max. 85% гН без постоянной конденсации |
Монтаж |
для датчиков каналов используйте монтажный фланец MF6DS flexible или MF6 (латунь) |
|
для датчиков погружения используйте погружные карманы THVADS / THMSDS |
Примечания |
при работе до +260°C рекомендуем использовать монтажный фланец из латуни MF6 |

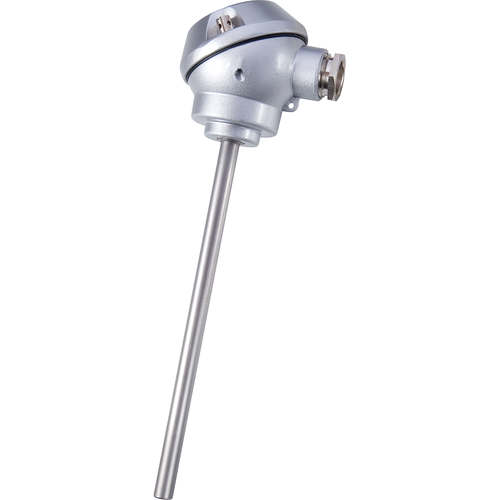

Канальный/погружной датчик температуры предназначен для измерения температуры в газовых средах в системах кондиционирования, отопления и охлаждения. Для использования в жидкостных средах нужно использовать подходящие по размерам погружные гильзы. Разработан для систем управления и мониторинга.
