ТЕХНИЧЕСКИЕ ДАННЫЕ |
|
Измеряемые значения |
температура |
Выходное напряжение |
TRV: 1х 0..10 V, min. нагрузка 3 кOhm |
Выходной ток |
TRA: 1х 4..20 mA, max. нагрузка 500 О |
Напряжение питания |
15..24 V = (±10%) SELV |
Потребляемая мощность |
TRV: max. 1 W (24 V =), TRA: max.D,5 W (24 V =) |
Диап. выхода для темп. |
TRV | TRA: Масштабирование аналогового выхода, в зависимости от типа: TRV61TRA6: 0..+400 °C TRV7 | TRA7: 0..+600 °C |
Рабочий темп, диапазон |
допустимая рабочая температура: |
|
Гильза 0..+500 °C, кратковременно до +600 °C Корпус: -35..+70 °C |
Точ. измер. температуры |
±0,2 К ±0,1% измеряемого значения(в среднем при 21 °C) |
Корпус |
форма В, алюминиевый |
Степень защиты |
IP66 в соответствии DIN EN 60529 |
Кабельный ввод |
М20 для кабеля с max.D=8 mm |
Подключение питания |
клемма винтовая, max. 1,5 mm2 |
Гильза |
Нержавеющая сталь V4A, D=11 mm |
|
длина гильзы (измерительный щуп): 2501 500 mm |
Окружающие условия |
max. 85% гН без постоянной конденсации |
Объем поставки |
вместе с монтажным фланцем |

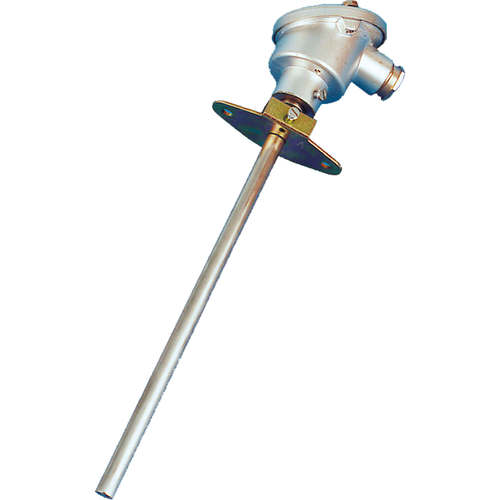

Канальный/погружной датчик температуры предназначен для измерения температуры в газовых средах в системах кондиционирования, отопления и охлаждения. Для использования в жидкостных средах нужно использовать подходящие по размерам погружные гильзы. Разработан для систем управления и мониторинга.
