ТЕХНИЧЕСКИЕ ДАННЫЕ |
|
Измеряемые значения |
температура |
Среда |
газообразные среды, жидкие среды |
Выходное напряжение |
TRV: 1х0..10 V |
Выходной ток |
TRA: 1x4..20 тА |
Напряжение питания |
15..24 V = (±10%) ил и 24 V ~ (±10%) SELV TRA: 15..24 V = (±10%) SELV |
Потребляемая мощность |
TRV: в среднем 1 W (24 V =) 11,4 VA (24 V ~) TRA: в среднем 0,5 W (24 V =) |
Диап. выхода для темп. |
Масштабирование аналогового выхода, в зависимости от типа: TRV6 1 TRA6: 0..+400 °C, TRV71 TRA7:0..+600 °C |
Рабочий темп, диапазон |
Гильза 0..+500 °C, кратковременно до +600 °C, Корпус: -35..+70 °C |
Точ. измер. температуры |
±0,2 К ±0,1% измеряемого значения(в среднем при 21 X) |
Корпус |
форма В, алюминиевый |
Степень защиты |
IP66 в соответствии DIN EN 60529 |
Кабельный ввод |
М20 для кабеля с max.D=8 mm |
Подключение питания |
клемма винтовая, max. 1,5 mm2 |
Трубка горловины датчика |
Нержавеющая сталь V2A |
Гильза |
Нержавеющая сталь V4A, D=9 mm, резьба G1/2', длина гильзы (измерительный щуп): 2501 500 mm |
Окружающие условия |
max. 85% гН без постоянной конденсации |

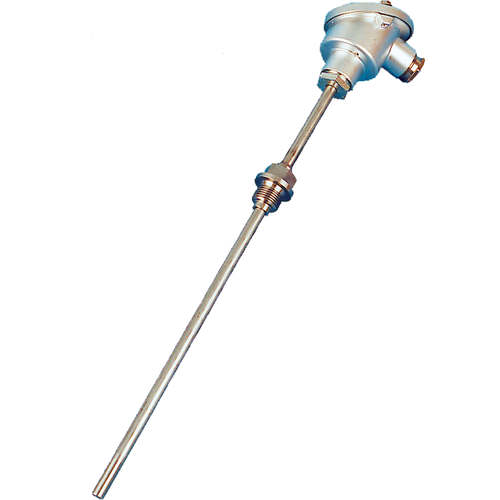

Ввинчиваемый датчик высокой температуры предназначен для измерения температуры в газовых средах в системах кондиционирования, отопления и охлаждения. Разработан для систем управления и мониторинга.
