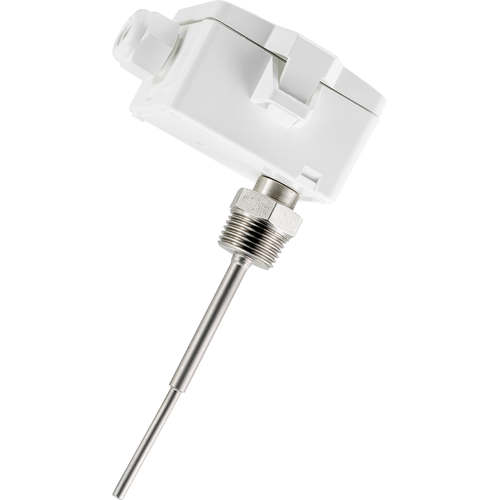

Thermokon SFK02+ FR
Тип датчика
-
Ni1000
-
Ni1000TK5000
-
NTC1,8k
-
NTC10k
-
NTC10k Precon
-
NTC20k
-
PT100
-
PT100 1/3 DIN
-
PT1000
-
PT1000 1/3 DIN
-
TRA
-
TRV
-
-
Дисплей
-
Есть
-
Нет
-
-
Протокол
-
0..10 V
-
0..10 V + реле
-
4..20 mA
-
RS485 BACnet
-
RS485 Modbus
-
-
Исполнение
-
активный
-
пассивный
-
-
| Бренд | Thermokon |
Технические данные
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Измеряемые значения | температура |
| Среда | газообразные среды, жидкие среды |
| Выходное напряжение | TRV: lx 0..10 V или 0..5 V |
| Выходной ток | TRA: 1х 4..20 тА |
| Выходной пассив | РТ100 1 РТ100 |/3 DIN | РТ1000 1 РТ1000 1/3 DIN | N11000 I NI1000TK5000 NTClOk 1 NTC 10k Precon I NTC20k I NTC1,8k |
| Напряжение питания | 15..24 V = (±10%) или 24 V ~ (±10%) SELV TRA: 15..24 V = (±10%) SELV |
| Потребляемая мощность | TRV: в среднем 0,4 W (24 V =) 10,8 VA (24 V ~) TRA: max.D,5 W (24 V=) |
| Диап. измер. температуры | пассивный: PT / Ni:-50..+160 °C (T160), NTC: -50..+150 °C (T150) |
| Диап. выхода для темп. | TRV I TRA: Масштабирование аналогового выхода 0..+160 °C (стандартная настройка) выбирается из 8 диапазонов измерений-50..+50 I-20..+80 I-15..+35 I-10..+120 10..+50 I 0..+100 10..+160 10..+250 °C, выставляется на плате устройства |
| Рабочий темп, диапазон | допустимая рабочая температура: Гильза -50..+160 °C |
| активное приложение: -35..+70 °C, копрус для пассивного: -35..+90 °C | |
| Точ. измер. температуры | пассивный: в зависимости от измерительного элемента |
| РТ100 | РТ1000: ±0,3 К (в среднем при 0 °C, Kl.B), Ni1000: ±0,4 К (в среднем при 0 °C), Nil000ТК5000: ±0,4 К (в среднем при 0 °C), NTC10K: ±0,22 К (в среднем при 25 °C) TRV/TRA: ±0,5 К (в среднем при 21 °C в стандартном диапазоне) | |
| Измерительный элемент | пассивный: 2-х проводный |
| Корпус | USE-S-корпус, PC, чисто-белый |
| Степень защиты | IP65 в соответствии DIN EN 60529, Sl-защита |
| Кабельный ввод | Flextherm М16 для кабеля с D=3.7 mm, съемный |
| Подключение питания | съемная клемма, max. 2,5 mm1 |
| Гильза | Нержавеющая сталь V4A, D=6 mm, наконечник датчика 0=4 mm 50 mm: 0=4 mm, резьба G 1/2‘ |
| длина гильзы (измерительный щуп): 5011001200 mm | |
| Окружающие условия | max. 85% гН без постоянной конденсации |
| Примечания | другие измерительные элементы по запросу многопроводное подключение по запросу |
Подробное описание
Ввинчиваемый датчик температур с зауженным кончиком гильзы для быстрого реагирования на изменения температуры в газообразных и жидких средах отопления, вентиляции и кондиционирования. В сочетании с опцией релейного выхода, может быть реализовано двухточечное или двухступенчатое регулирование. Дополнительная возможность изменения цвета подсветки ЖК-дисплея, в зависимости от измеряемых значений, позволяют использовать широкий спектр приложений. В зависимости от модели датчика, можно производить индивидуальную настройку устройства с помощью Thermokon USEapp. Открытие/закрытие корпуса и подключения кабеля, не требующих дополнительных инструментов, обеспечивают легкий и быстрый монтаж устройств семейства USE.
