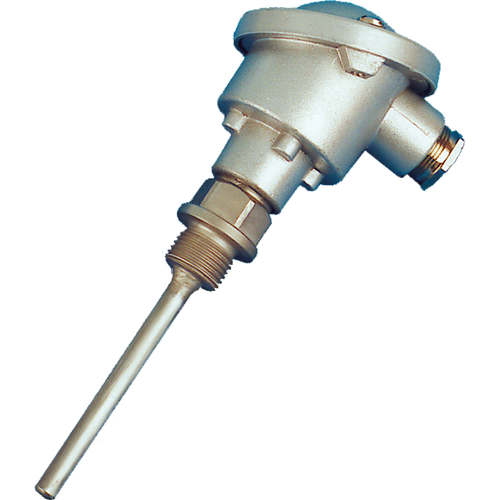

Thermokon SFK03 aktiv
Тип датчика
-
TRA1
-
TRA2
-
TRA3
-
TRA4
-
TRA5
-
TRV1
-
TRV2
-
TRV3
-
TRV4
-
TRV5
-
-
Длина чувст-го элемента
-
100
-
150
-
200
-
250
-
-
Протокол
-
0..10 V
-
4..20 mA
-
-
Исполнение
-
активный
-
-
| Бренд | Thermokon |
Технические данные
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Измеряемые значения | температура |
| Среда | газообразные среды, жидкие среды |
| Выходное напряжение | TRV: 1x0.10V |
| Выходной ток | TRA: 1х 4..20 тА |
| Напряжение питания | TRV: 15..24 V = (±10%) ил и 24 V ~ (±10%) SELV TRA: 15..24 V = (±10%) SELV |
| Потребляемая мощность | TRV: в среднем 1 W (24 V =) 11,4 VA (24 V ~) TRA: в среднем 0,5 W (24 V =) |
| Диап. выхода для темп. | Масштабирование аналогового выхода, в зависимости от типа: |
| TRV1 | TRA1: -50..+50 °C | |
| TRV2 | TRA2: -10..+120 °С | |
| TRV3 | TRA3: 0..+50 °C | |
| TRV41TRA4: 0..+160 °C | |
| TRV5 1TRA5: 0..+300 °C | |
| Рабочий темп, диапазон | допустимая рабочая температура |
| Гильза -50..+160 °C, необязательный -80..+260 °C (Т260) | |
| Корпус: -35..+70 °C | |
| Точ. измер. температуры | ±0,2 К ±0,1% измеряемого значения(в среднем при 21 °C) |
| Корпус | форма В, алюминиевый |
| Степень защиты | IP66 в соответствии DIN EN 60529, Sl-защита |
| Кабельный ввод | М20 для кабеля с max.D=8 mm |
| Подключение питания | клемма винтовая, max. 1,5 mm2 |
| Трубка горловины датчика | опционально (типы SFKH03), Нержавеющая сталь V2A, D=15 mm, L=70 mm |
| Гильза | Нержавеющая сталь V4A, D=8 mm, резьба G1/2’ |
| длина гильзы (измерительный щуп): 1001150 1 2001250 mm | |
| Окружающие условия | max. 85% гН без постоянной конденсации |
Подробное описание

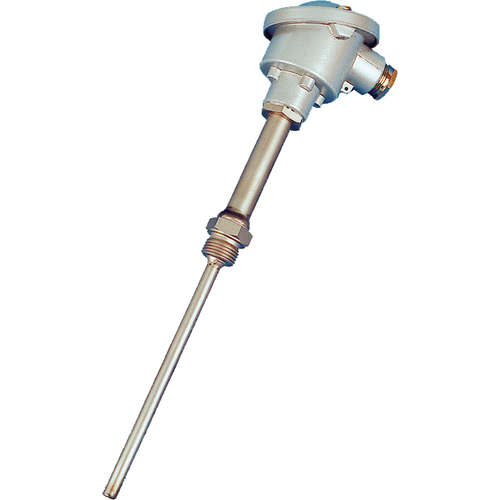

Ввинчиваемый датчик температуры в форме корпуса B предназначен для измерения температуры в газовых средах в системах кондиционирования, отопления и охлаждения. Разработан для систем управления и мониторинга. Тип SFKH03 с удлиненной горловиной, длинной в 70мм, идеально подходит для измерения температуры через изоляционный утеплитель.
