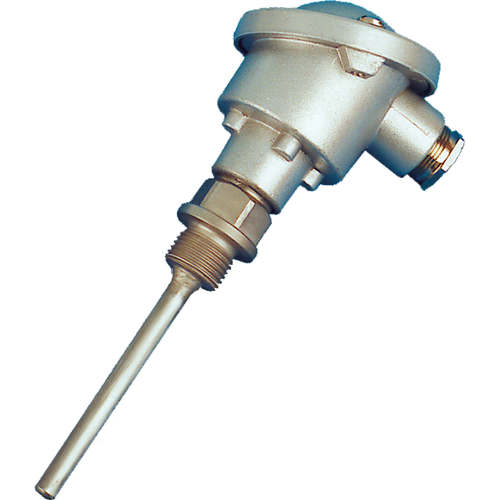

Thermokon SFK03 passiv
Тип датчика
-
LM235Z
-
Ni1000
-
Ni1000TK5000
-
NTC1,8k
-
NTC10k
-
NTC10k Precon
-
NTC20k
-
PT100
-
PT100 1/3 DIN
-
PT1000
-
PT1000 1/3 DIN
-
-
Длина чувст-го элемента
-
100
-
150
-
200
-
250
-
-
Исполнение
-
пассивный
-
-
| Бренд | Thermokon |
Технические данные
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Измеряемые значения | температура |
| Среда | газообразные среды, жидкие среды |
| Выходной пассив | РТ100 | РТ100 1/3 DIN |I РТ1000 | РТ1000 | 1/3 DIN | Ni1000 | NI1000TK5000 |
| NTC10k | NTC 10k Precon I NTC20k I NTC1,8k | |
| LM235Z | |
| Диап. измер. температуры | РТ/ Ni: -50..+160 °C (T160), необязательный -80..+260 °C (T260) NTC: -50..+150 °C (T150) |
| LM235Z: -50..+120 °C (T120) | |
| Точ. измер. температуры | в зависимости от измерительного элемента, РТ100 | РТ1000: ±0,3 К (в среднем при 0 °С, KI.B), |
| Ni1000: ±0,4 К (в среднем при 0 °C), Nil000ТК5000: ±0,4 К (в среднем при 0 °C), NTC10K: ±0,22 К (в среднем при 25 °C) | |
| Измерительный элемент | 2-х проводный (стандарт), 3-х проводный или 4-х проводный |
| Корпус | форма В, алюминиевый |
| Степень защиты | IP66 в соответствии DIN EN 60529, Sl-защита |
| Кабельный ввод | М20 для кабеля с max.D=8 mm |
| Подключение питания | клемма винтовая, max. 1,5 mm2 |
| Трубка горловины датчика | опционально (типы SFKH03), Нержавеющая сталь V2A, D=15 mm, L=70 mm |
| Гильза | Нержавеющая сталь V4A, D=8 mm, резьба G1/2’ |
| длина гильзы (измерительный щуп): 1001150 1 2001250 mm | |
| Окружающие условия | max. 85% гН без постоянной конденсации |
| Примечания | другие измерительные элементы по запросу |
Подробное описание
Ввинчиваемый датчик температуры в форме корпуса B предназначен для измерения температуры в газовых средах в системах кондиционирования, отопления и

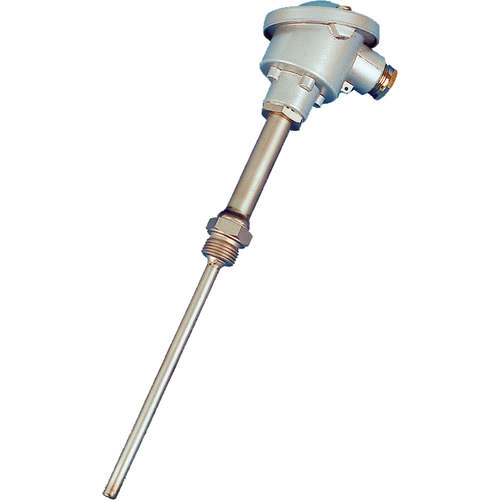

охлаждения. Разработан для систем управления и мониторинга. Тип SFKH03 с удлиненной горловиной, длинной в 70мм, идеально подходит для измерения температуры через изоляционный утеплитель.
