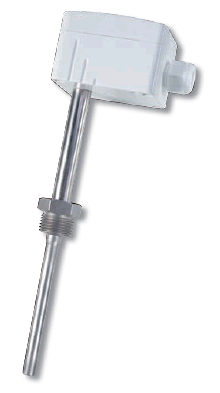

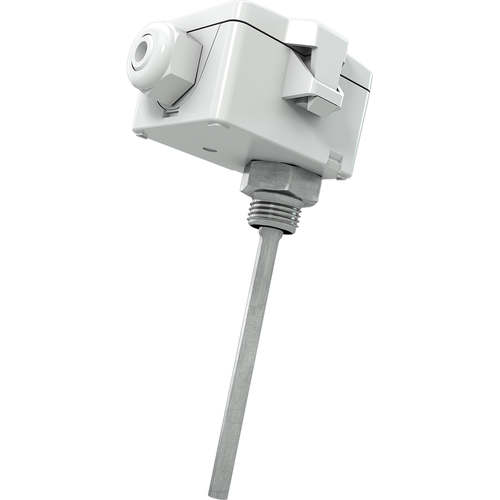

Thermokon SFK02+

 Thermokon SFK02+
 Thermokon SFK02+
Тип датчика
  • LM235Z
  • Ni1000
  • Ni1000TK5000
  • NTC1,8k
  • NTC10k
  • NTC10k Precon
  • NTC20k
  • PT100
  • PT100 1/3 DIN
  • PT1000
  • PT1000 1/3 DIN
  • TRA
  • TRV
  • -
Дисплей
  • Есть
  • Нет
  • -
Протокол
  • 0..10 V
  • 0..10 V + реле
  • 4..20 mA
  • LON
  • RS485 BACnet
  • RS485 Modbus
  • -
Исполнение
  • активный
  • пассивный
  • -
Бренд Thermokon
Аксессуары Защитный корпус (ESH)
Технические данные
ТЕХНИЧЕСКИЕ ДАННЫЕ
Измеряемые значения температура
Среда газообразные среды, жидкие среды
Выходное напряжение TRV: 1х0..10 V или 0..5V
Выходной ток TRA: 1x4..20 тА
Выходной пассив РТ100 | РТ100 1/3 DIN | РТ1000 I РТ1000 1/3 DIN | N11000 I Ni1000TK5000 NTC10k | NTC 10k Precon | NTC20k I NTC1,8k, LM235Z
Напряжение питания 15..24 V = (±10%) или 24 V ~ (±10%) SELV TRA: 15..24 V = (±10%) SELV
Потребляемая мощность TRV: в среднем 0,4 W (24 V =) 10,8 VA (24 V ~) TRA: max.D,5 W (24 V =)
Диап. измер. температуры пассивный: PT / Ni:-50..+160 °C (T160), NTC:-50..+150 °C (T150), LM235Z:-50..+120 °C (T120)
Диап. выхода для темп. TRV I TRA: Масштабирование аналогового выхода: 0..+160 °C (стандартная настройка)
выбирается из 8 диапазонов измерений -50..+50 | -20..+80 | -15..+35 | -10..+120 1 0..+501 0..+10010..+16010..+250 °C, выставляется на плате устройства
Рабочий темп, диапазон допустимая рабочая температура: Гильза -50..+160 °C, необязательный -80..+260 °C (Т260)
активное приложение: -35..+70 °C, копрус для пассивного: -35..+90 °C
Точ. измер. температуры пассивный: в зависимости от измерительного элемента
РТ100 | РТ1000: ±0,3 К (в среднем при 0 °C, KI.B), N11000: ±0,4 К (в среднем при 0 °C), Ni1000TK5000: ±0,4 К (в среднем при 0 °C), NTC10K: ±0,22 К (в среднем при 25 °C) TRV/TRA: ±0,5 К (в среднем при 21 °C в стандартном диапазоне)
Измерительный элемент пассивный: 2-х проводный (стандарт), 3-х проводный или 4-х проводный
Корпус USE-S-корпус, PC, чисто-белый
Степень защиты IP65 в соответствии DIN EN 60529, Sl-защита
Кабельный ввод Flextherm М16 для кабеля с D=3.7 mm, съемный
Подключение питания съемная клемма, max. 2,5 mm2
Трубка горловины датчика опционально (типы SFKH02+), Нержавеющая сталь V2A, D=12 mm, L=70 mm
Гильза Нержавеющая сталь V4A, D=8 mm, резьба G1/2'
длина гильзы (измерительный щуп): 5011001150 | 2001250 1450 mm
Окружающие условия max. 85% гН без постоянной конденсации
Примечания гипы с LCD, реле и BUS в корпусе USE-M с различными техническими данными другие измерительные элементы по запросу
Подробное описание
"Ввинчиваемый датчик для измерения температуры в газообразных и жидких средах отопления, вентиляции и кондиционирования воздуха. Опционально датчик можно ввинтить в вварную защитную гильзу подходящего размера. Тип SFKH02+ с удлиненной горловиной, длинной в 70мм, идеально подходит для измерения температуры через изоляционный утеплитель. Измерительный элемент может быть заменен без демонтажа всего датчика. В сочетании с опциями релейного выхода, с возможностью двухточечного или двухступенчатого регулирование, и опцией ЖК-дисплея, с меняющейся цветом подсветки, в зависимости от измеряемых значений, позволяют использовать широкий спектр приложений. В зависимости от модели датчика, можно производить индивидуальную настройку устройства с помощью Thermokon USEapp. Съемные кабельные вводы и съемные клеммы подключения, в комбинации с открытием/закрытием корпуса, не требующих дополнительных инструментов, обеспечивают легкий и быстрый монтаж устройства."
