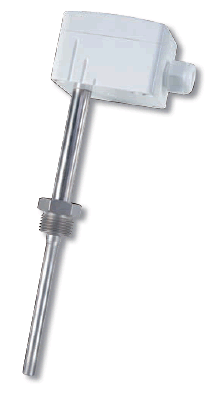

Thermokon SFKH02
Тип датчика
-
LM235Z
-
Ni1000
-
Ni1000TK5000
-
NTC1,8k
-
NTC10k
-
NTC10k Precon
-
NTC20k
-
PT100
-
PT100 1/3 DIN
-
PT1000
-
PT1000 1/3 DIN
-
TRA
-
TRV
-
-
Дисплей
-
Есть
-
Нет
-
-
Протокол
-
0..10 V
-
0..10 V + реле
-
4..20 mA
-
LON
-
RS485 BACnet
-
RS485 Modbus
-
-
Исполнение
-
активный
-
пассивный
-
-
| Бренд | Thermokon |
| Аксессуары | Защитный корпус (ESH) |
Документация
Скачать
Подробное описание
| ТЕХНИЧЕСКИЕ ДАННЫЕ - ПАССИВНЫЙ ВЫХОД |
| Длина гильзы | 50mm, 100mm, 150mm, 200mm, 250mm, 450mm |
| Температура окружающей среды | -35°C...+90°C (Корпус) |
| Макс. температура датчика | 160°C (Стандарт), 260°C |
| Подключение | 2-х проводное (стандарт), 3-х и 4-х проводное (опционально) |
| Клемма подключения | Винтовые зажимы, сечение провода макс. 1,5mm² |
| Корпус | Материал PA6, цвет белый, идентичен RAL9010, с быстроснимающейся крышкой |
| Кабельный сальник | M16 |
| Гильза датчика | Нержавеющая сталь 1.4571, Ø=8mm |
| Трубка горловины | Нержавеющая сталь 1.4571, o=12mm, L=70mm |
| Защита | IP66, с SI-защитой |
| Примечание |
| ТЕХНИЧЕСКИЕ ДАННЫЕ -АКТИВНЫЙ ВЫХОД |
| Длина гильзы | 50mm, 100mm, 150mm, 200mm, 250mm, 450mm |
| Преобразователи: диапазон измерения | TRA: 4-20mA / TRV: 0-10V TRA 1 / TRV 1: -50°C...+50°C TRA 2 / TRV 2: -10°C...+120°C TRA 3 / TRV 3: 0°C...+50°C TRA 4 / TRV 4: 0°C...+160°C TRA 5 / TRV 5: 0°C...+250°C LON: -45°C...+130°C |
| Точность | TRA/TRV : ±1% от диапазона измерения LON: Tип. ±0,5K |
| Температура окружающей среды | -35°C...+90°C (Корпус) |
| Макс. температура датчика | 160°C (Стандарт), 260°C |
| Питающее напряжение | TRA: 15-24V= (±10%) TRV: 15-24V= (±10%) / 24V~ (±10%) LON: 15-24V= (±10%) / 24V~ (±10%) |
| Потребляемая мощность | TRA: max. 20mA/24V= TRV: max. 12mA/24V= 0,42W/0,84VA LON: max. 20mA/24V= 0,5W/1,7VA |
| Клемма подключения | Винтовые зажимы, сечение провода макс. 1,5mm² |
| Корпус | Материал PA6, цвет белый, идентичен RAL9010, с быстроснимающейся крышкой |
| Кабельный сальник | M16 (TRA/TRV) M20 с одним и двумя отверстиями (LON) |
| Гильза датчика | Нержавеющая сталь 1.4571, Ø=8mm |
| Трубка горловины | Нержавеющая сталь 1.4571, o=12mm, L=70mm |
| Защита | IP66, с SI-защитой |
