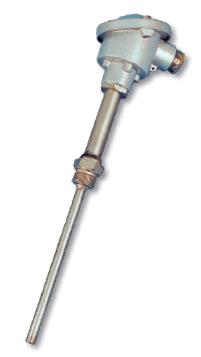

Thermokon SFKH03
Тип датчика
-
LM235Z
-
Ni1000
-
Ni1000TK5000
-
NTC1,8k
-
NTC10k
-
NTC10k Precon
-
NTC20k
-
PT100
-
PT100 1/3 DIN
-
PT1000
-
PT1000 1/3 DIN
-
TRA1
-
TRA2
-
TRA3
-
TRA4
-
TRA5
-
TRV1
-
TRV2
-
TRV3
-
TRV4
-
TRV5
-
-
Длина чувст-го элемента
-
100
-
150
-
200
-
250
-
-
Протокол
-
0..10 V
-
4..20 mA
-
-
Исполнение
-
активный
-
пассивный
-
-
| Бренд | Thermokon |
| Аксессуары | Защитный корпус (ESH) |
Документация
Скачать
Подробное описание
| ТЕХНИЧЕСКИЕ ДАННЫЕ - ПАССИВНЫЙ ВЫХОД |
| Длина гильзы | 100mm, 150mm, 200mm, 250mm |
| Температура окружающей среды | -35°C...+90°C (Корпус) |
| Макс. температура датчика |
160°C (Стандарт), 260°C |
| Подключение | 2-х проводное (стандарт), 3-х и 4-х проводное (опционально) |
| Клемма подключения | Винтовые зажимы, сечение провода макс. 1,5mm² |
| Корпус | Алюминий, форма B |
| Кабельный сальник | M20 |
| Гильза датчика | Нержавеющая сталь 1.4571, Ø=8mm |
| Трубка горловины | Нержавеющая сталь 1.4571, o=12mm, L=70mm |
| Защита | IP66, с SI-защитой |
| Примечание |
| ТЕХНИЧЕСКИЕ ДАННЫЕ -АКТИВНЫЙ ВЫХОД |
| Длина гильзы | 100mm, 150mm, 200mm, 250mm |
| Преобразователи: диапазон измерения |
TRA: 4-20mA / TRV: 0-10V TRA 1/TRV 1: -50°C...+50°C TRA 2/TRV 2: -10°C...+120°C TRA 3/TRV 3: 0°C...+50°C TRA 4/TRV 4: 0...+160°C TRA 5/TRV 5: 0...+250°C |
| Точность | TRA: ±0,2°C / ±1% от диапазона измерения TRV: ±1% от диапазона измерения |
| Температура окружающей среды | -25°C...+70°C (Корпус) |
| Макс. температура датчика | 160°C (Стандарт), 260°C |
| Питающее напряжение | TRA: 15-24V= TRV: 15-24V= |
| Потребляемая мощность | TRA: max. 20mA/24V= TRV: max. 40mA/24V= |
| Клемма подключения | Винтовые зажимы, сечение провода макс. 1,5mm² |
| Корпус | Алюминий, форма B |
| Кабельный сальник | M20) |
| Гильза датчика | Нержавеющая сталь 1.4571, Ø=8mm |
| Трубка горловины | Нержавеющая сталь 1.4571, o=12mm, L=70mm |
| Защита | IP66, с SI-защитой |
