Полное описание

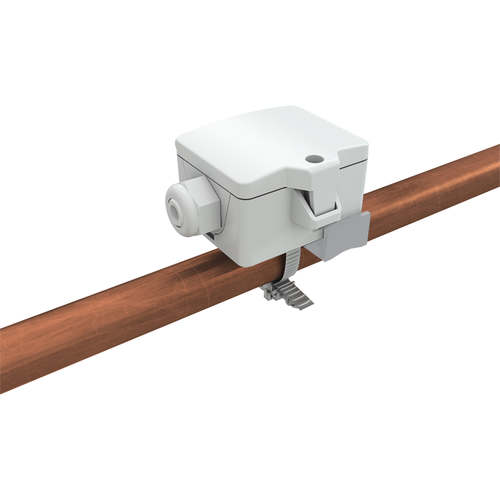

Накладной датчик для измерения температуры на трубах и выгнутых поверхностях. Подпружиненный измерительный элемент обеспечивает постоянный контакт с измеряемой поверхностью и позволяет быстро реагировать на температурные изменения. Крепежный ремешок и теплопроводящая паста не входят в состав поставки. В сочетании с опцией релейного выхода, может быть реализовано двухточечное или двухступенчатое регулирование. Дополнительная возможность изменения цвета подсветки ЖК-дисплея, в зависимости от измеряемых значений, позволяют использовать широкий спектр приложений. В зависимости от модели датчика, можно производить индивидуальную настройку устройства с помощью Thermokon USEapp. Открытие/закрытие корпуса и подключения кабеля, не требующих дополнительных инструментов, обеспечивают легкий и быстрый монтаж устройств семейства USE. Thermokon VFG54+
| Название | Артикул | Диапазон измерения | Тип датчика | Дисплей | Исполнение | Протокол | Купить |
|---|---|---|---|---|---|---|---|
| VFG54+ PT100 | 620642 | -35..+90 °C | PT100 | Нет | пассивный |
Добавить в корзину |
|
| VFG54+ PT100 1/3 DIN | 620659 | -35..+90 °C | PT100 1/3 DIN | Нет | пассивный |
Добавить в корзину |
|
| VFG54+ PT1000 | 620666 | -35..+90 °C | PT1000 | Нет | пассивный |
Добавить в корзину |
|
| VFG54+ PT1000 1/3 DIN | 620598 | -35..+90 °C | PT1000 1/3 DIN | Нет | пассивный |
Добавить в корзину |
|
| VFG54+ Ni1000 | 620611 | -35..+90 °C | Ni1000 | Нет | пассивный |
Добавить в корзину |
|
| VFG54+ Ni1000TK5000 | 620628 | -35..+90 °C | Ni1000TK5000 | Нет | пассивный |
Добавить в корзину |
|
| VFG54+ NTC10k | 620604 | -35..+90 °C | NTC10k | Нет | пассивный |
Добавить в корзину |
|
| VFG54+ NTC10k Precon | 620673 | -35..+90 °C | NTC10k Precon | Нет | пассивный |
Добавить в корзину |
|
| VFG54+ NTC5k | 624244 | -35..+90 °C | NTC5k | Нет | пассивный |
Добавить в корзину |
|
| VFG54+ NTC20k | 620680 | -35..+90 °C | NTC20k | Нет | пассивный |
Добавить в корзину |
|
| VFG54+ NTC1,8k | 643832 | -35..+90 °C | NTC1,8k | Нет | пассивный |
Добавить в корзину |
|
| VFG54+ LM235Z | 620635 | -35..+90 °C | LM235Z | Нет | пассивный |
Добавить в корзину |
|
| VFG54+ KTY81-110 | 620697 | -35..+90 °C | KTY81-110 | Нет | пассивный |
Добавить в корзину |
|
| VFG54+ KTY81-121 | 620703 | -35..+90 °C | KTY81-121 | Нет | пассивный |
Добавить в корзину |
|
| VFG54+ KTY81-122 | 620710 | -35..+90 °C | KTY81-122 | Нет | пассивный |
Добавить в корзину |
|
| VFG54+ KTY81-210 | 620727 | -35..+90 °C | KTY81-210 | Нет | пассивный |
Добавить в корзину |
|
| VFG54+ DS18B20 1-wire | 620734 | -35..+90 °C | DS18B20 | Нет | пассивный |
Добавить в корзину |
|
| VFG54+ TRV MultiRange | 620741 | -35..+70 °C | TRV | Нет | 0..10 V | активный |
Добавить в корзину |
| VFG54+ TRA MultiRange | 620758 | -35..+70 °C | TRA | Нет | 4..20 mA | активный |
Добавить в корзину |
| VFG54+ TRV MultiRange реле | 662994 | -35..+70 °C | TRV | Нет | 0..10 V + pеле | активный |
Добавить в корзину |
| VFG54+ LCD TRV MultiRange | 663014 | -35..+70 °C | TRV | Есть | 0..10 V | активный |
Добавить в корзину |
| VFG54+ LCD TRA MultiRange | 663021 | -35..+70 °C | TRA | Есть | 4..20 mA | активный |
Добавить в корзину |
| VFG54+ LCD TRV MultiRange реле | 663038 | -35..+70 °C | TRV | Есть | 0..10 V + pеле | активный |
Добавить в корзину |
| VFG54+ RS485 Modbus | 663045 | -35..+70 °C | Нет | RS485 Modbus | активный |
Добавить в корзину |
|
| VFG54+ LCD RS485 Modbus | 663052 | -35..+70 °C | Есть | RS485 Modbus | активный |
Добавить в корзину |
|
| VFG54+ RS485 BACnet | 699709 | -35..+70 °C | Нет | RS485 BACnet | активный |
Добавить в корзину |
|
| VFG54+ LCD RS485 BACnet | 699716 | -35..+70 °C | Есть | RS485 BACnet | активный |
Добавить в корзину |
Доступные аксессуары
При заказе аксессуаров указывайте количество и артикул необходимых наименований.
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Измеряемые значения | температура |
| Выходное напряжение | TRV: 1х 0..10 V или 0..5 V, min. нагрузка 5 кOhm |
| Выходной ток | TRA: 1х 4..20 mA, max. нагрузка 500Ohm |
| Выходной пассив | РТ100 I РТ100 1/3 DIN | РТ1000 1 РТ1000 1/3 DIN I Ni1000 I Ni1000TK5000 |
| NTC10k | NTC 10k Precon I NTC5k I NTC20k I NTC1,8k | |
| LM235ZIDS18B20 1-wire | |
| KTY81-110 IKTY81-121 1 KTY81-122 I KTY81-210 | |
| Напряжение питания | 15..24 V = (±10%) или 24 V ~ (±10%) SELV TRA: 15..24 V = (±10%) SELV |
| Потребляемая мощность | TRV: в среднем 0,42 W (24 V =) I 0,84 VA (24 V ~) TRA: в среднем 0,5 W (24 V=) |
| Диап. измер. температуры | пассивный:-35..+90 °C |
| Диап. выхода для темп. | TRV | TRA: Масштабирование аналогового выхода: 0..+100 °C (стандартная настройка) выбирается из 8 диапазонов измерений -50..+50 1 -20..+80 1 -15..+35 | -10..+120 10..+50 1 0..+100 10..+16010..+250 ‘С, выставляется на плате устройства |
| Рабочий темп, диапазон | допустимая рабочая температура: Гильза I пьедестал -35..+120 °C активное приложение: -35..+70 °C, копрус для пассивного: -35..+90 °C |
| Точ. измер. температуры | ток измерения в среднем <1 mA, ±0,5 К (в среднем при 21 °C в стандартном диапазоне) пассивный: в зависимости от измерительного элемента |
| Измерительный элемент | пассивный: 2-х проводный (стандарт), 3-х проводный или 4-х проводный |
| Корпус | USE-S-корпус, PC, чисто-белый |
| Степень защиты | IP65 в соответствии DIN EN 60529 |
| Sl-защита (не возможна для электронных измерителных элементов) | |
| Кабельный ввод | Flextherm М16 для кабеля с D=3.7 mm, съемный |
| Подключение питания | съемная клемма, max. 2,5 mm2 |
| Гильза | латунь, подпружиненный контакт |
| Окружающие условия | max. 85% гН без постоянной конденсации |
| Монтаж | возможен повдольный и поперечный монтаж на трубу |
| Примечания | другие измерительные элементы по запросу |
